Pomiar rezystancji omomierzem służy sprawdzeniu ciągłości obwodu. Wynik ∞ oznacza, że między punktami pomiarowymi nie ma przewodzącej drogi – występuje przerwa (obwód otwarty). To przeciwieństwo zwarcia, które dawałoby bardzo małą rezystancję.

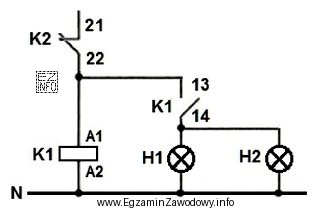

W analizowanym fragmencie schematu punkt K2:22 łączy się z przewodem neutralnym N dwiema gałęziami równoległymi:
- gałąź 1: cewka przekaźnika K1 (A1–A2) bezpośrednio do N,
- gałąź 2: zestyk zwierny (NO) K1 (13–14) oraz dalej żarówki H1 i H2 do N.
Kluczowe jest to, że zestyk NO w stanie spoczynkowym jest otwarty. Oznacza to, że druga gałąź (z żarówkami) nie tworzy zamkniętego toru dla prądu pomiarowego omomierza. W praktyce omomierz "widzi" więc tylko pierwszą gałąź, czyli cewkę K1.
Jeśli cewka jest sprawna, ma skończoną rezystancję (typowo rzędu setek omów, zależnie od typu). Skoro jednak zmierzono ∞, to znaczy, że w tej jedynej czynnej gałęzi wystąpiła przerwa – a więc uszkodzenie dotyczy cewki przekaźnika K1 (np. przerwane uzwojenie).
Dlaczego pozostałe odpowiedzi nie dają pewnego wniosku?
- Żarówka H1 i żarówka H2: nawet gdyby były uszkodzone (przerwa włókna), w tym pomiarze i tak są odłączone przez otwarty zestyk NO, więc nie przesądzają wyniku.
- Zestyk NO przekaźnika K1: w spoczynku jest otwarty "z definicji", a pomiar ∞ wynika tu z braku przewodzenia w aktywnej gałęzi, czyli w cewce.
Wniosek: wskazanie ∞ między K2:22 i N świadczy na pewno o przerwaniu cewki przekaźnika K1.
