W przewodach wielowarstwowych elementy konstrukcyjne rozpoznaje się przede wszystkim po kolejności warstw (od środka na zewnątrz) oraz po cechach powierzchni widocznych na rysunku technicznym.

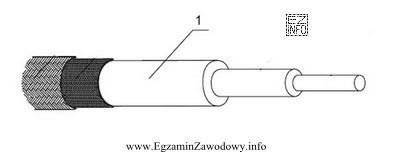

Powłoka pełni funkcję ochronną: zabezpiecza wewnętrzne warstwy przed wilgocią, substancjami chemicznymi i uszkodzeniami mechanicznymi. Typowo jest to warstwa gładka, położona nad izolacją żyły, a pod oplotem/uzbrojeniem. Dokładnie taki układ widać na przekroju: po żyle przewodzącej znajduje się izolacja żyły, a następnie kolejna, grubsza, gładka warstwa oznaczona numerem "1", co odpowiada powłoce.
Dlaczego pozostałe odpowiedzi nie pasują?
- "Uzbrojenie" (lub warstwa wzmacniająca) jest zazwyczaj zewnętrzne i ma charakter konstrukcyjnego wzmocnienia; na rysunkach często ma inną strukturę niż jednolita "tuleja" i nie leży bezpośrednio między izolacją a oplotem.
- "Izolacja żyły" to warstwa dielektryczna bezpośrednio przylegająca do żyły. Jeśli numer wskazuje warstwę pośrednią, a nie tę najbliższą rdzenia, to nie jest to izolacja żyły.
- "Oplot włóknisty" rozpoznaje się po fakturze plecionki (ukośne, krzyżujące się linie). Na rysunku taka faktura dotyczy warstwy zewnętrznej, a nie elementu oznaczonego "1", który jest gładki.
Wskazówka egzaminacyjna: gdy masz dylemat "powłoka czy izolacja", sprawdź, czy warstwa leży tuż przy żyle (izolacja) czy nad izolacją (powłoka). Gdy dylemat dotyczy oplotu, szukaj charakterystycznej plecionki, a nie jednolitej powierzchni.
