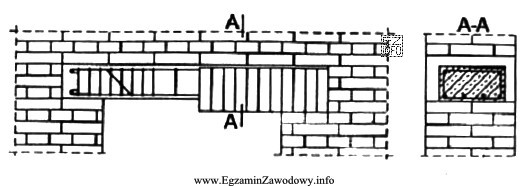

Zadanie sprawdza praktyczną umiejętność czytania rysunku zbrojeniowego. Trzeba nie tylko znać nazwy elementów, ale też kojarzyć je z typowym zapisem graficznym i funkcją w konstrukcji żelbetowej.
Pręty rozdzielcze (często spotykane np. w zbrojeniu płyt, stóp, ław lub jako pręty poprzeczne współpracujące z prętami głównymi) służą do rozdzielania i stabilizowania układu prętów nośnych oraz do utrzymania rozstawu. W tym pytaniu poprawną odpowiedzią jest "Pręty rozdzielcze", ponieważ analizowany rysunek zawiera inne typowe elementy zbrojenia, ale nie przedstawia prętów rozdzielczych.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Pręty główne" są podstawowym zbrojeniem pracującym (nośnym) w danym kierunku. Gdy są na rysunku, zwykle widać ich przebieg, średnice i rozstaw/zestawienie. Skoro rysunek uwzględnia zbrojenie elementu, brak prętów głównych byłby sprzeczny z sensem przedstawionego układu.
- "Pręty montażowe" pełnią funkcję pomocniczą: ułatwiają zmontowanie szkieletu i utrzymanie geometrii (np. rozstawu strzemion i prętów podłużnych). Na rysunkach belek i słupów często są pokazane jako pręty podłużne o roli konstrukcyjno-montażowej. W tym zadaniu są one ujęte, więc nie mogą być elementem "niewystępującym".
- "Strzemiona" to zbrojenie poprzeczne (na ścinanie i do utrzymania prętów podłużnych), przedstawiane jako zamknięte/otwarte obejmy w przekroju lub w widoku. Skoro na rysunku są obecne, odpowiedź wskazująca strzemiona jako brakujący element jest błędna.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi przejrzyj rysunek systematycznie: (1) zbrojenie podłużne (główne i ewentualnie montażowe), (2) zbrojenie poprzeczne (strzemiona), (3) elementy stabilizujące/rozdzielcze. To ogranicza ryzyko pomyłki wynikającej z "domyślania się", co zwykle występuje w podobnych elementach.
