KWALIFIKACJA ELM2 - STYCZEŃ 2016

PYTANIE NR 20.
Jaki kolor izolacji żył ma pierwsza para kabla UTP wg standardu EIA/TIA T568B?

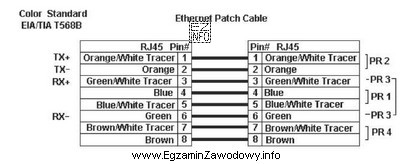

Ilustracja przedstawia schemat połączeń dla kabla opisanego jako 'Ethernet Patch Cable' w standardzie widniejącym w lewym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pierwsza para (PR 1) w numeracji par skrętki UTP to para niebieska: przewód niebieski oraz biało‑niebieski. W standardzie T568B para ta znajduje się na pinach 4–5, mimo że piny 1–2 mają kolory pomarańczowe. To częsta pułapka na egzaminie.

Pełne wyjaśnienie:

W kablu UTP znajdują się cztery pary skręcone, a każda para ma swój kolor podstawowy (niebieski, pomarańczowy, zielony, brązowy) oraz przewód biały z paskiem w tym samym kolorze. W pytaniu kluczowe jest rozróżnienie dwóch rzeczy:

  • kolejności żył na pinach we wtyku 8P8C (RJ45) w standardzie T568B,
  • numeracji par (PR 1–PR 4), która nie musi odpowiadać rosnącym numerom pinów.

Zgodnie z T568B Para 1 (PR 1) to para niebieska (niebieski i biało‑niebieski) i jest ona przypisana do pinów 4–5. Dlatego poprawna odpowiedź to "Niebieski".

Odpowiedź "Pomarańczowy" bywa wybierana błędnie, bo w T568B kolory pomarańczowe występują na pinach 1–2, czyli "na początku" złącza. To jednak dotyczy rozmieszczenia żył we wtyku, a nie tego, jak numeruje się pary w kablu.

Odpowiedź "Zielony" jest niepoprawna, ponieważ para zielona w T568B stanowi inną parę (często kojarzoną z pinami 3 i 6), więc nie jest Parą 1.

Odpowiedź "Brązowy" także jest niepoprawna: para brązowa jest kolejną parą w kablu i występuje na końcowych pinach (7–8), więc nie odpowiada definicji pierwszej pary (PR 1).

Wskazówka egzaminacyjna: jeśli w zadaniu pojawia się sformułowanie "pierwsza para", upewnij się, czy chodzi o numer pary (Pair/PR), a nie o pierwsze piny w złączu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
T568B to schemat zakończenia żył skrętki na pinach złącza 8P8C (RJ45). Określa, jaki kolor przewodu trafia na dany pin. Stosuje się go, aby zachować zgodność instalacji i uniknąć błędów parowania oraz problemów z transmisją.
Para 1 (często opisywana jako PR 1 lub Pair 1) to para niebieska: przewód niebieski oraz biały z niebieskim paskiem (biało‑niebieski). W T568B ta para jest przypisana do pinów 4–5.
Bo numeracja par (PR 1–PR 4) jest niezależna od kolejności pinów we wtyku. Piny 1–2 w T568B mają kolory pomarańczowe, ale to nie oznacza "pierwszej pary" w sensie numeracji par w kablu. To typowa pułapka.
Kolejność żył na wtyku to przypisanie koloru do numeru pinu (1–8). Numer pary mówi, które dwa przewody stanowią parę skręconą (np. niebieska). Na egzaminie zwracaj uwagę na słowa: "Para 1/PR 1" vs "piny 1–2".
W klasycznym 10/100 Mb/s do transmisji danych wykorzystywane są zwykle dwie pary: pomarańczowa i zielona (na odpowiednich pinach). Para niebieska nie jest wtedy parą danych, ale może być używana np. pomocniczo, zależnie od zastosowania instalacji.
W Gigabit Ethernet (1000 Mb/s) transmisja wykorzystuje wszystkie cztery pary, co zwiększa wymagania co do poprawnego parowania i jakości zakończeń. Dlatego błędy w zarobieniu przewodu (np. rozplecenie par) częściej powodują problemy niż w 100 Mb/s.
Najczęstsze to: zamiana kolejności żył na pinach, rozbicie par (parowanie "na oko" kolorami), pomylenie T568A z T568B oraz zbyt duże rozplecenie skrętki przy wtyku. Skutkiem bywa zła mapa par i spadek parametrów transmisji.
Różnią się przede wszystkim przypisaniem kolorów do pinów 1–8 (zamiana zestawów pomarańczowego i zielonego). Sama idea, że pary są określone kolorami (niebieska, pomarańczowa, zielona, brązowa) pozostaje taka sama, ale układ na pinach jest inny.
Najpewniej testerem okablowania: sprawdzasz mapę żył 1–8 oraz ewentualnie mapę par (czy przewody są poprawnie sparowane). Wizualnie można też porównać kolejność kolorów we wtyku z tabelą T568B, ale łatwo o pomyłkę.
Pomaga nauka w blokach: piny 1–2 to pomarańczowe, 3 i 6 to zielone, 4–5 to niebieskie, 7–8 to brązowe. Następnie ćwicz na realnych wtykach i sprawdzaj testerem. Ważne: nie myl "pierwszej pary" z pinami 1–2.
info

To pytanie poprawnie rozwiązuje 60% zdających egzamin. średnie

W praktyce zawodowej kluczowe jest to, że pierwsza para (PR 1) w numeracji par skrętki UTP to para niebieska: przewód niebieski oraz biało‑niebieski.

Źródła:

  • Fluke Networks – "T568A and T568B Wiring Standards" (opis kolejności żył i standardów zakończeń), https://www.flukenetworks.com/content/application-note-t568a-and-t568b-wiring-standards - accessed 2026-04-01
  • Wikipedia – "TIA/EIA-568" (sekcja dot. schematu T568B i przypisania kolorów do pinów), https://en.wikipedia.org/wiki/TIA/EIA-568 - accessed 2026-04-01
  • C2G (Cables To Go) – "T568A vs T568B" (tabela kolorów/pinów i omówienie standardów), https://www.c2g.com/articles/which-is-right-t568a-or-t568b - accessed 2026-04-01

Materiały:

  • Dokumentacja producentów okablowania strukturalnego (tabele kolorów T568A/T568B)
  • Instrukcje testerów okablowania (np. mapy par i pinów)
  • Materiały dydaktyczne o budowie skrętki i zjawisku przesłuchów między parami
