KWALIFIKACJA ELE5 - CZERWIEC 2017 (test 2)



PYTANIE NR 15.

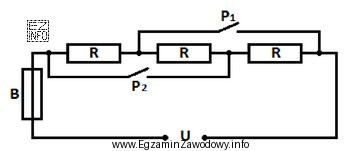

Jaki prąd znamionowy powinien mieć bezpiecznik zainstalowany w piecu elektrycznym z możliwością przełączania mocy grzejnej za pomocą łączników P1 i P2, zasilanym z sieci 230 V i grzałkami o oporze 60 Ω każda, którego schemat przedstawiono na rysunku?
Jaki prąd znamionowy powinien mieć bezpiecznik zainstalowany w piecu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W układzie równoległym trzech grzałek o oporze 60 Ω każda, całkowity opór wynosi 20 Ω. Przy napięciu zasilania 230 V, prąd wynosi 11.5 A. Zgodnie z zasadami doboru bezpieczników, wybiera się wartość nieco wyższą od obliczonego prądu, aby zapewnić bezpieczną pracę urządzenia i uniknąć niepotrzebnego wyzwalania bezpiecznika. Najbliższa standardowa wartość bezpiecznika, która jest większa od obliczonego prądu, to 16 A, co jest odpowiednim wyborem w tym przypadku.
