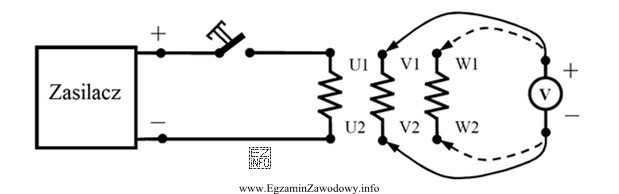

Badanie polegające na ustaleniu początków i końców uzwojeń wykonuje się wtedy, gdy trzeba poprawnie zidentyfikować wyprowadzenia cewek (np. w silniku) przed połączeniem w odpowiednią konfigurację albo przed sprawdzeniem zgodności faz. W praktyce jest to etap "rozpoznania" uzwojeń: które przewody tworzą pary oraz jaką mają polaryzację (początek/koniec).
Takie rozpoznanie zwykle opiera się na prostym układzie pomiarowym: sprawdzeniu ciągłości dla znalezienia par końcówek tej samej cewki oraz dodatkowej metodzie pozwalającej rozróżnić początek i koniec (np. obserwacja wskazań przy krótkim pobudzeniu, metoda porównawcza, fazowanie). Celem nie jest ocena stanu izolacji ani wykrycie mikrouszkodzeń między zwojami, tylko prawidłowe oznaczenie końcówek.
Dlaczego pozostałe odpowiedzi nie pasują do tego typu badania?
- "Sprawdzenie izolacji międzyzwojowej." To badanie dotyczy jakości izolacji w obrębie uzwojenia. Wykonuje się je innymi metodami (np. testami porównawczymi/udarowymi lub specjalnymi przyrządami), a nie układem służącym do oznaczania początków i końców.
- "Lokalizację zwarcia zwojowego." Lokalizowanie zwarć zwojowych to diagnostyka uszkodzenia – szuka się miejsca defektu lub potwierdza jego występowanie. Wymaga to metod nastawionych na wykrywanie różnic między zwojami/cewkami, a nie tylko identyfikacji wyprowadzeń.
- "Pomiar rezystancji uzwojenia." Rezystancję mierzy się w celu oceny stanu uzwojenia i symetrii faz (porównanie wartości), zwykle omomierzem lub mostkiem/mikroomomierzem. Sam pomiar rezystancji nie rozstrzyga jednoznacznie, które wyprowadzenie jest początkiem, a które końcem – daje głównie informację o wartości oporu.
Wskazówka egzaminacyjna: gdy pytanie dotyczy rozpoznania wyprowadzeń (początek/koniec), szukaj skojarzeń z "oznaczaniem", "fazowaniem", "identyfikacją par" i prostymi układami do ustalenia polaryzacji. Gdy pojawia się "izolacja" – myśl o megomomierzu i próbach izolacji; gdy "zwarcie zwojowe" – o metodach wykrywania defektów między zwojami; gdy "rezystancja" – o typowym pomiarze oporu i porównaniu faz.
