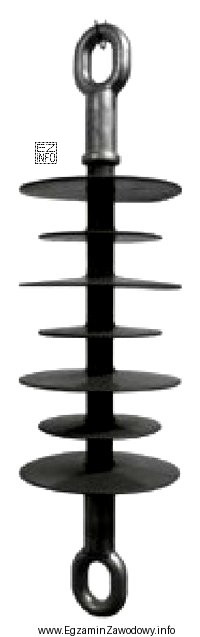

W elektroenergetyce izolatory w liniach napowietrznych rozróżnia się m.in. według materiału (kompozytowe, ceramiczne, szklane) oraz według sposobu pracy/montażu (wiszące lub stojące). W tym zadaniu poprawna jest odpowiedź "Kompozytowy wiszący.", czyli izolator przeznaczony do zawieszenia przewodu (lub osprzętu) i pracy w układzie zwisu.
Dlaczego "kompozytowy"?
Izolatory kompozytowe (polimerowe) mają zwykle rdzeń nośny oraz zewnętrzny płaszcz z tworzywa z charakterystycznymi osłonami przeciwdeszczowymi. W praktyce, w porównaniu do rozwiązań ceramicznych i szklanych, wyglądają "lżej" i mają bardziej jednolitą, polimerową powierzchnię, a nie masywny, sztywny korpus typowy dla porcelany lub szkła.
Dlaczego "wiszący"?
Określenie "wiszący" oznacza, że izolator jest przeznaczony do pracy w zawieszeniu – element jest włączony w łańcuch/układ, w którym obciążenie działa wzdłuż osi zawieszenia, a przewód jest podwieszony. Dla izolatorów stojących typowe jest rozwiązanie montowane na konstrukcji (np. na wysięgniku lub głowicy słupa) w sposób "podpierający", często z wyraźnym trzpieniem/kołnierzem do osadzenia.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Ceramiczny stojący." – łączy inny materiał (ceramika) i inny sposób pracy (stojący). To typ, którego cechy konstrukcyjne i sposób mocowania powinny różnić się od izolatora kompozytowego wiszącego.
- "Ceramiczny wiszący" – poprawnie wskazuje układ wiszący, ale błędnie materiał. Izolator ceramiczny (porcelanowy) zwykle ma inną formę korpusu i żeber niż typowy kompozyt.
- "Szklany stojący." – łączy szkło (często spotykane w izolatorach talerzowych w łańcuchach) z układem stojącym. W zadaniu rozpoznawany jest wariant kompozytowy i wiszący, więc ten opis nie pasuje.
Wskazówka egzaminacyjna: najpierw rozstrzygnij "wiszący czy stojący" po sposobie mocowania i kierunku przenoszenia sił, a dopiero potem "z czego" (kompozyt/ceramika/szkło) po wyglądzie korpusu i powierzchni.
