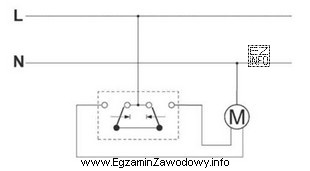

Łącznik żaluzjowy stosuje się do sterowania napędem, który pracuje w dwóch przeciwnych kierunkach (typowo "góra" i "dół" dla rolety lub żaluzji). Na schemacie takiego układu zwykle widać, że element sterujący przełącza zasilanie w sposób umożliwiający wybór jednego z dwóch kierunków pracy oraz zapobiega jednoczesnemu załączeniu obu kierunków.
Odpowiedź "Żaluzjowy." jest poprawna, ponieważ opisuje łącznik przeznaczony do sterowania ruchem żaluzji/rolety w dwóch kierunkach.
- "Schodowy." jest przeznaczony do sterowania jednym obwodem oświetleniowym z dwóch miejsc (np. góra/dół klatki schodowej). Układ schodowy nie służy do sterowania kierunkiem pracy napędu.
- "Świecznikowy." służy do niezależnego załączania dwóch obwodów (najczęściej dwóch sekcji oprawy oświetleniowej). Nie realizuje funkcji góra/dół ani przełączania kierunku silnika.
- "Dwubiegunowy." rozłącza jednocześnie dwa tory (np. fazę i przewód neutralny) w jednym obwodzie. Taki łącznik poprawia odłączenie zasilania, ale nie zapewnia sterowania dwukierunkowego napędu.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się nazwy łączników, najpierw przypisz im typowe zastosowanie (oświetlenie z dwóch miejsc, dwie sekcje lampy, rozłączanie dwóch torów, sterowanie roletą). Dopiero potem porównaj z funkcją wynikającą ze schematu.
