KWALIFIKACJA ELE2 - CZERWIEC 2014



PYTANIE NR 40.

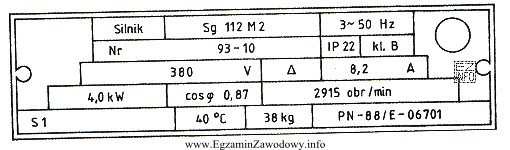

W jakich warunkach może być eksploatowany silnik, którego tabliczkę znamionową przedstawiono na rysunku?
Ilustracja przedstawia tabliczkę znamionową silnika elektrycznego, co jest typowe dla egzaminów zawodowych związanych z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na tabliczce znamionowej widnieje rodzaj pracy S1, czyli praca ciągła przy stałym obciążeniu. Stopień ochrony IP22 oznacza ochronę przed ciałami >12,5 mm i kroplami wody, więc typowe warunki to wnętrza budynków, pomieszczenia suche, bez pyłu i bez atmosfery wybuchowej.

Pełne wyjaśnienie:
Tabliczka znamionowa silnika wskazuje parametry, które ograniczają jego dopuszczalne warunki pracy. Kluczowe są tutaj dwa oznaczenia. Pierwsze to rodzaj pracy "S1". Oznacza on pracę ciągłą: silnik może pracować bez ograniczenia czasu przy stałym obciążeniu, aż do osiągnięcia równowagi cieplnej. Dlatego poprawne są warunki obejmujące eksploatację "ciągle", a nie "dorywczo". Odpowiedzi z pracą dorywczą odpowiadałyby raczej oznaczeniom typu S2 (krótkotrwała) lub innym cyklom przerywanym. Drugie oznaczenie to stopień ochrony "IP22". Pierwsza cyfra "2" oznacza jedynie podstawową ochronę przed wnikaniem ciał stałych o większych rozmiarach (to nie jest ochrona pyłoszczelna). W pomieszczeniu zapylonym zwykle potrzebna jest ochrona co najmniej z grupy 5X lub 6X, więc wariant "w pomieszczeniu zapylonym" nie pasuje do IP22. Druga cyfra "2" oznacza ochronę przed kroplami wody w ograniczonych warunkach (np. krople przy niewielkim wychyleniu), co odpowiada typowym suchym wnętrzom budynków, a nie środowiskom wilgotnym czy narażonym na intensywne oddziaływanie wody. Pozostałe propozycje dotyczą środowisk specjalnych. "Pomieszczenie z wyziewami żrącymi" wymaga zwykle rozwiązań podwyższonej odporności korozyjnej (materiały, powłoki, wykonania specjalne), czego sama informacja IP22 nie potwierdza. "Pomieszczenie zagrożone wybuchem" wymaga urządzeń z odpowiednim wykonaniem przeciwwybuchowym i oznaczeniem Ex na tabliczce. Brak takiego oznaczenia oznacza, że nie należy przyjmować dopuszczenia do stref zagrożonych wybuchem. Wniosek: połączenie S1 i IP22 prowadzi do eksploatacji ciągłej w typowych, suchych warunkach wewnętrznych, bez zapylenia, bez wyziewów żrących i bez atmosfer wybuchowych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza S1 na tabliczce znamionowej silnika?
S1 oznacza pracę ciągłą: silnik może pracować bez ograniczeń czasowych przy stałym obciążeniu, aż do osiągnięcia równowagi cieplnej. W zadaniach egzaminacyjnych S1 zwykle wyklucza odpowiedzi typu "dorywczo/krótkotrwale", które odpowiadają innym symbolom (np. S2).
Jak odczytać stopień ochrony IP22 w praktyce?
Kod IP ma dwie cyfry. W IP22 pierwsza "2" to podstawowa ochrona przed większymi ciałami stałymi (nie jest to ochrona przed pyłem), a druga "2" oznacza ograniczoną ochronę przed kroplami wody. W praktyce pasuje to do typowych, suchych warunków wewnątrz budynków.
Dlaczego IP22 nie nadaje się do pomieszczeń zapylonych?
Pył wymaga podwyższonej szczelności obudowy. W IP22 pierwsza cyfra "2" nie zapewnia ochrony pyłowej, więc pył może wnikać do wnętrza i przyspieszać zużycie lub powodować awarie. Dla zapylenia oczekuje się zwykle stopni ochrony z grupy 5X lub 6X.
Czy silnik bez oznaczenia Ex może pracować w strefie zagrożonej wybuchem?
Co do zasady nie. Strefy zagrożone wybuchem wymagają urządzeń w wykonaniu przeciwwybuchowym, które mają odpowiednie oznaczenia na tabliczce (np. Ex) i są dobrane do strefy oraz medium. Brak takiego oznaczenia oznacza, że nie należy zakładać dopuszczenia do pracy w atmosferze wybuchowej.
Jakie warunki środowiskowe sugeruje IP22 dla silnika w obiekcie gazowym?
IP22 sugeruje warunki "lekko chronione": wnętrza budynków, bez intensywnej wilgoci i bez zapylenia. W obiektach gazowych często występują miejsca wymagające wyższego poziomu zabezpieczeń (pył, wilgoć, strefy Ex), więc IP22 zwykle nadaje się tylko tam, gdzie formalnie nie wyznaczono stref zagrożenia wybuchem.
Co oznacza klasa izolacji B na tabliczce znamionowej?
Klasa izolacji B odnosi się do dopuszczalnej temperatury pracy układu izolacji uzwojeń. Informuje o odporności cieplnej silnika, ale sama w sobie nie przesądza o dopuszczeniu do pyłu, wilgoci, korozji czy stref wybuchowych. Do tego służą m.in. IP oraz oznaczenia wykonania specjalnego.
Jakie są najczęstsze pomyłki przy interpretacji IP w zadaniach egzaminacyjnych?
Najczęściej myli się znaczenie cyfr: druga cyfra dotyczy wody, a pierwsza ciał stałych. Uczniowie czasem zakładają, że "2" chroni przed pyłem, co jest błędem. Drugi typ pomyłki to uznanie, że każdy stopień IP wystarcza do stref trudnych (zapylenie, wilgoć), bez sprawdzenia wymaganej klasy.
Dlaczego wyziewy żrące wymagają wykonania specjalnego silnika?
Wyziewy żrące przyspieszają korozję elementów metalowych, mogą niszczyć izolacje i połączenia oraz pogarszać chłodzenie. Dlatego do takich środowisk stosuje się materiały odporne, dodatkowe powłoki ochronne lub wykonania przeznaczone do agresywnych atmosfer. Sam zapis IP22 nie potwierdza odporności na korozję.
Jak technik gazownictwa wykorzystuje dane z tabliczki znamionowej w pracy?
Dane z tabliczki (np. rodzaj pracy, IP, napięcie, prąd, moc) pomagają dobrać napęd do urządzeń pomocniczych, takich jak wentylatory czy pompy, oraz ocenić, czy dany silnik pasuje do warunków w obiekcie. To ogranicza ryzyko przegrzewania, awarii i niebezpiecznej pracy w niewłaściwym środowisku.
Jak odpowiadać na pytania o tabliczkę znamionową na egzaminie?
Najpierw wyłap oznaczenia, które bezpośrednio mówią o warunkach pracy: S… (tryb pracy) i IP… (odporność obudowy). Potem dopasuj je do środowiska: pył → wysoka pierwsza cyfra, woda → wysoka druga cyfra, strefa wybuchu → wymagane oznaczenia przeciwwybuchowe.
