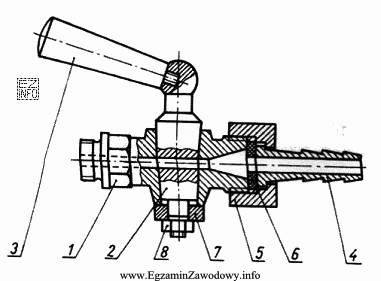

Poprawna jest odpowiedź "Złożeniowy.", ponieważ na rysunku widać kompletne urządzenie złożone z wielu współpracujących elementów (korpus, element roboczy, uchwyt, nakrętka, uszczelka i elementy mocujące). Kluczową cechą jest też numeracja części (pozycje 1–8) oraz linie odniesienia, które w praktyce odsyłają do wykazu części lub zestawienia materiałowego. Dodatkowo zastosowany przekrój pozwala pokazać wewnętrzne dopasowanie i połączenia w złożeniu.
Odpowiedź "Wykonawczy." nie pasuje, bo rysunek wykonawczy przedstawia zwykle pojedynczy detal i zawiera komplet danych do wytworzenia: wymiary, tolerancje, chropowatości, ewentualnie obróbki. W rysunku złożeniowym nacisk jest na relacje między częściami oraz na identyfikację elementów zespołu, a nie na pełne dane technologiczne jednego elementu.
Odpowiedź "Operacyjny." jest błędna, ponieważ rysunek operacyjny dotyczy konkretnego etapu procesu technologicznego (np. obróbki) i opisuje parametry operacji dla części. Taki rysunek nie służy do prezentacji kompletnego urządzenia w złożeniu.
Odpowiedź "Zabiegowy." również odnosi się do zabiegu/operacji technologicznej (np. obróbki, montażu w jednym kroku), a nie do pełnej prezentacji konstrukcji zespołu. W kontekście praktycznym rysunki złożeniowe są szczególnie ważne przy montażu, serwisie i doborze części zamiennych, co ma znaczenie także w BHP (np. przy przeglądach maszyn i ocenie ich bezpiecznej budowy).
