KWALIFIKACJA BPO1 - STYCZEŃ 2008

Wyjaśnienie poprawnej odpowiedzi:

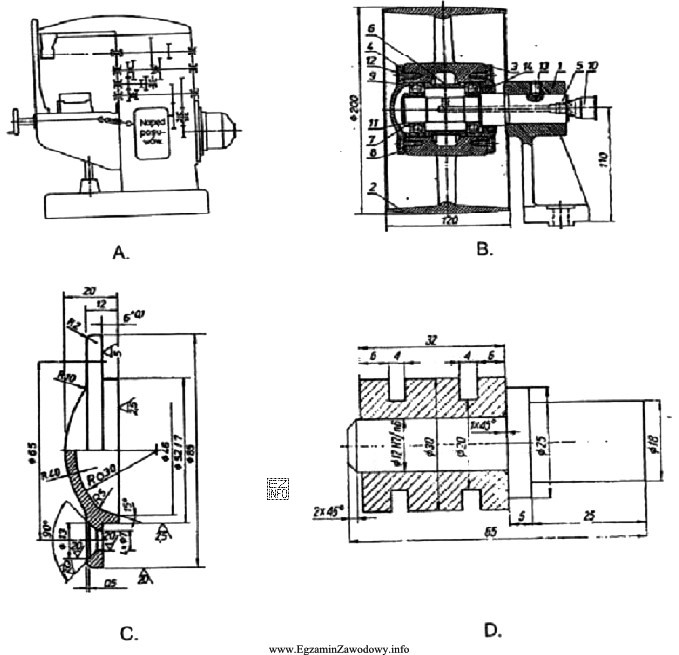

Rysunek złożeniowy przedstawia zespół części składających się na całość urządzenia lub mechanizmu, zazwyczaj z zaznaczeniem sposobu ich połączenia. Na rysunku B widzimy przekrój przez urządzenie, gdzie zaznaczone są poszczególne elementy i ich położenie względem siebie, co jest charakterystyczne dla rysunku złożeniowego.
