W tym typie zadania kluczowe jest rozpoznanie aparatu na podstawie elementów charakterystycznych widocznych na rysunku, a nie na podstawie samej nazwy procesu "suszenie". Suszarki przemysłowe różnią się przede wszystkim sposobem kontaktu materiału z czynnikiem suszącym oraz konstrukcją komory roboczej.

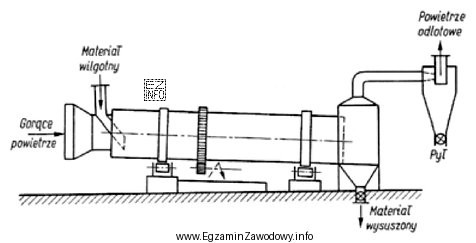

Odpowiedź "Bębnową." jest właściwa, jeżeli na rysunku widać konstrukcję typową dla suszarki bębnowej: obracający się walec (bęben), zwykle z napędem (silnik/przekładnia), podparciami (rolki, pierścienie oporowe) oraz strefą, w której materiał przemieszcza się wzdłuż bębna podczas obrotu. W praktyce operator często kojarzy ten typ z suszeniem materiałów sypkich i ziarnistych oraz z urządzeniem o wyraźnie cylindrycznej bryle.
Dlaczego pozostałe odpowiedzi nie pasują do typowego obrazu suszarki bębnowej:
- "Tunelową." – suszarka tunelowa ma zwykle postać wydłużonego tunelu/komory, często z przenośnikiem taśmowym lub systemem wózków. Na rysunku dominują elementy transportu liniowego i długi kanał przepływu powietrza, a nie obracający się cylinder.
- "Fluidalną." – suszarka fluidalna (ze złożem fluidalnym) kojarzy się z komorą, w której powietrze przechodzi przez ruszt/dystrybutor i unosi cząstki tworząc złoże. Charakterystyczne są elementy doprowadzenia powietrza pod ruszt i przestrzeń złoża, a nie bęben.
- "Rozpyłową." – suszarka rozpyłowa ma charakterystyczną komorę (często cylindryczno-stożkową) z układem rozpylania (dysza, atomizer) oraz odbiór wysuszonego proszku (np. leje zsypowe, cyklony/filtry w torze gazu). Brak elementów rozpylacza i typowego układu odbioru proszku przemawia przeciw tej opcji.
Wskazówka egzaminacyjna: najpierw nazwij w myślach 2–3 cechy widoczne na rysunku (kształt komory, sposób przemieszczania materiału, elementy napędu/transportu), a dopiero potem dopasuj typ suszarki. To ogranicza zgadywanie i błędy wynikające z pierwszego skojarzenia.
