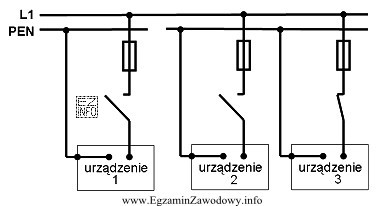

W układzie TN-C funkcje ochronną i neutralną pełni wspólny przewód ochronno-neutralny. Jego ciągłość jest kluczowa, bo stanowi jednocześnie drogę powrotną prądu roboczego oraz zapewnia utrzymanie części przewodzących dostępnych (np. obudów urządzeń) na potencjale zbliżonym do potencjału ziemi.
Gdy dojdzie do przerwania przewodu ochronno-neutralnego w obwodzie jednofazowym, część instalacji "za miejscem przerwy" traci prawidłowe odniesienie potencjału. Jeśli w tej części pracuje odbiornik (urządzenie załączone), prąd roboczy nie ma poprawnej drogi powrotnej, a punkt wspólny przewodów może "pływać" potencjałem. W efekcie metalowe obudowy urządzeń połączone z tym przewodem mogą znaleźć się pod napięciem względem ziemi, co tworzy ryzyko porażenia.
Dlatego odpowiedź "Pojawienie się napięcia na obudowie niezałączonego urządzenia 2 i załączonego urządzenia 3." opisuje typowy skutek: obudowy w części instalacji zależnej od przerwanego przewodu mogą osiągnąć potencjał wynikający z pracy załączonego odbiornika, a urządzenie niezałączone może mieć obudowę "podniesioną" potencjałem poprzez połączenia ochronne.
- Odpowiedź "Zadziałanie zabezpieczeń nadmiarowo-prądowych." jest myląca, ponieważ same zabezpieczenia nadmiarowo-prądowe reagują na nadprąd/zwarcie, a przerwa w przewodzie może nie wywołać warunków zadziałania (nie musi pojawić się prąd zwarciowy o odpowiedniej wartości).
- Odpowiedź "Pojawienie się napięcia na obudowach niezałączonych urządzeń 1 i 2." nie musi być prawdziwa w tym układzie, bo zależy od tego, po której stronie przerwy znajdują się te urządzenia oraz od stanu załączenia i obciążenia w gałęziach.
- Odpowiedź "Zmianę wartości napięcia zasilania." nie opisuje istoty zagrożenia: problemem jest przede wszystkim pojawienie się niebezpiecznego napięcia dotykowego na częściach dostępnych, a nie "regulacja" lub trwała zmiana napięcia źródła.
W praktyce egzaminacyjnej warto zapamiętać: przerwa w przewodzie pełniącym jednocześnie funkcję ochronną i neutralną jest szczególnie niebezpieczna, bo może przenieść napięcie na obudowy urządzeń. To jest klucz rozumowania w podobnych zadaniach.
