KWALIFIKACJA ELE5 - CZERWIEC 2015



PYTANIE NR 19.

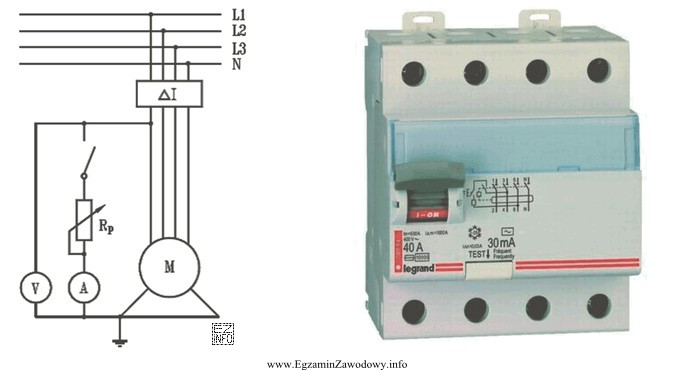

W układzie przedstawionym na schemacie dokonano sprawdzenia wyłącznika pokazanego na zdjęciu. Przy której wartości prądu wskazywanej przez amperomierz nie powinien zadziałać sprawny wyłącznik?
W układzie przedstawionym na schemacie dokonano sprawdzenia wyłącznika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik pokazany na zdjęciu to wyłącznik różnicowoprądowy o prądzie znamionowym 40 A i czułości 30 mA. Zgodnie z zasadą działania takiego wyłącznika, nie powinien on zadziałać przy prądzie różnicowym mniejszym niż jego czułość. Prąd 0,003 A (3 mA) jest dziesięciokrotnie mniejszy od czułości wyłącznika (30 mA), więc przy tej wartości sprawny wyłącznik nie powinien zadziałać. Pozostałe wartości prądu (0,03 A, 20 A, 40 A) są równe lub większe od czułości wyłącznika, co spowodowałoby jego zadziałanie.
