Wyświetlacz LED to wyświetlacz, w którym elementem świecącym są diody elektroluminescencyjne. Zjawisko elektroluminescencji polega na emisji światła przez materiał (w praktyce półprzewodnik) pod wpływem przepływu prądu przez złącze p‑n. Dlatego określenia "LED" i "elektroluminescencyjny" odnoszą się do tej samej zasady działania.

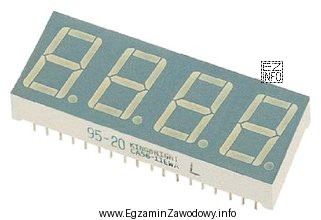

Na ilustracji rozpoznawalny jest poczwórny wyświetlacz 7‑segmentowy: w każdym polu widać układ segmentów tworzących kształt "8" (segmenty nieaktywne mają białawą/szarą barwę), a dodatkowo obecne są kropki dziesiętne. Taka konstrukcja jest charakterystyczna dla wyświetlaczy LED segmentowych, często spotykanych w licznikach, zegarach, panelach urządzeń i prostych wskaźnikach.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Fluorescencyjny (VFD) – to wyświetlacz próżniowy, w którym luminofor świeci pod wpływem bombardowania elektronami. Zwykle ma inną budowę (konstrukcja lampowa) i inny wygląd niż typowy segmentowy moduł z żywicy i pinami.
- Ciekłokrystaliczny (LCD) – nie emituje światła sam z siebie, tylko moduluje światło (zwykle z podświetlenia). Typowe LCD mają pola ciekłokrystaliczne i charakterystyczne elektrody, a nie segmenty złożone z diod w epoksydowej obudowie.
- Plazmowy – wykorzystuje zjonizowany gaz i emisję UV pobudzającą luminofor; to technologia ekranów, a nie małych modułów 7‑segmentowych o takiej konstrukcji.
Wskazówka egzaminacyjna: nie myl "wyświetlacza LED" z "LCD z podświetleniem LED". W tym drugim przypadku świeci podświetlenie, a obraz tworzy warstwa ciekłokrystaliczna, więc technologia wyświetlania nadal jest LCD.
