PYTANIE NR 7.

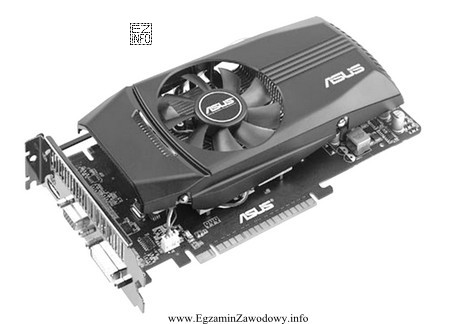

Jaki typ złącza musi posiadać płyta główna, aby użytkownik mógł zainstalować przedstawioną na rysunku kartę graficzną?
Ilustracja przedstawia podłużną płytkę drukowaną z zamontowanymi elementami.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Karty graficzne do komputerów PC są standardowo montowane w długim slocie PCI Express o przepustowości x16. Oznaczenie "x16" (x + liczba linii) wskazuje 16 linii transmisyjnych i odpowiada długiemu złączu z charakterystycznym wcięciem kluczującym. PCI i AGP mają inne, niekompatybilne złącza.

Pełne wyjaśnienie:

Aby zainstalować pokazaną kartę graficzną, płyta główna musi mieć złącze PCI Express x16. W standardzie PCI Express zapis x16 oznacza liczbę linii transmisyjnych (lanes) – tu 16 – i jest to najczęściej spotykany wariant przeznaczony dla kart graficznych. Fizycznie odpowiada mu długi slot z charakterystycznym wcięciem kluczującym, które dzieli złącze na krótką i długą część styków, co zapobiega błędnemu montażowi.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "PCI" – to starsza, równoległa magistrala o innym typie gniazda; karta PCIe nie pasuje mechanicznie ani elektrycznie do złącza PCI.
  • "PCIe x1" – to również PCI Express, ale złącze jest znacznie krótsze (x1). Karta graficzna w wersji x16 nie powinna być montowana w slocie x1, bo fizycznie nie pasuje do krótkiego gniazda.
  • "AGP" – to historyczny standard przeznaczony głównie dla grafiki, jednak ma inny układ kluczy/wcięć i nie jest zgodny z PCI Express.

Wskazówka egzaminacyjna: zwracaj uwagę na długość złącza oraz na klucz (wcięcie). Długi slot z jednym wcięciem, typowy dla nowoczesnych kart z chłodzeniem i śledziem z wyjściami obrazu, najczęściej oznacza PCIe x16. Dodatkowo pamiętaj o zapisie: to zawsze x16, a nie "xl6" (litera "l" bywa mylona z cyfrą "1").

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest PCI Express (PCIe) w komputerze?
PCI Express (PCIe) to standard szybkiej magistrali szeregowej do podłączania kart rozszerzeń w PC, np. kart graficznych, sieciowych czy kontrolerów dysków. Zastąpił starsze PCI i AGP. Występuje w różnych wariantach długości i przepustowości, oznaczanych m.in. jako x1, x4, x8 i x16.
Co oznacza zapis PCIe x16 na płycie głównej?
Zapis "x16" oznacza liczbę linii transmisyjnych (lanes) używanych przez złącze PCIe. Wariant x16 ma 16 linii i jest typowo przeznaczony dla kart graficznych. Najczęściej odpowiada mu długi slot na płycie głównej, do którego pasuje złącze krawędziowe karty GPU.
Jak odróżnić PCIe x16 od PCIe x1 po wyglądzie złącza?
Najprościej po długości: PCIe x1 jest krótkie, a PCIe x16 wyraźnie dłuższe. Oba mają charakterystyczne wcięcie (klucz), ale w x16 za wcięciem jest długa sekcja styków. W praktyce karty graficzne prawie zawsze wymagają fizycznego slotu PCIe x16.
Dlaczego karta PCIe x16 nie pasuje do złącza PCI?
PCI i PCIe to różne standardy: mają inny kształt gniazda (niezgodność mechaniczna) i inną komunikację elektryczną (równoległa vs szeregowa). Nawet jeśli element "wydaje się podobny", nie należy próbować montażu siłą, bo można uszkodzić kartę lub płytę główną.
Czy karta graficzna może działać w slocie PCIe x1?
Typowa karta graficzna z pełnym złączem PCIe x16 nie pasuje fizycznie do krótkiego slotu x1. Istnieją nietypowe rozwiązania (przejściówki, otwarte sloty), ale nie są standardem egzaminacyjnym. Dla poprawnej i typowej instalacji wymaga się złącza PCIe x16 na płycie głównej.
Co to było AGP i czemu nie jest używane w nowych komputerach?
AGP (Accelerated Graphics Port) to starszy standard złącza przeznaczony głównie dla kart graficznych sprzed ery PCIe. Został wyparty przez PCI Express, który oferuje wyższą przepustowość, elastyczną skalowalność (x1–x16) i lepszą kompatybilność rozwiązań. AGP ma też inną budowę wcięć i nie jest zgodny z PCIe.
Jakie błędy w zapisie PCIe najczęściej pojawiają się na testach?
Częsty błąd to mylenie cyfry "1" z literą "l", np. zapis "xl6" zamiast "x16" albo "xl" zamiast "x1". W notacji PCIe zawsze występuje "x" oraz liczba (x1, x4, x8, x16). Na egzaminie warto świadomie sprawdzać ten zapis przed wyborem odpowiedzi.
Jakie złącze na płycie głównej jest typowe dla karty graficznej?
W nowoczesnych komputerach PC typowym złączem dla karty graficznej jest PCI Express x16. To standardowe gniazdo, w które montuje się większość kart GPU z chłodzeniem i śledziem z wyjściami obrazu (np. HDMI, DisplayPort). Inne sloty PCIe (x1/x4) są częściej dla kart sieciowych lub kontrolerów.
Czy długość slotu zawsze gwarantuje, że to PCIe x16?
Najczęściej długi slot oznacza PCIe x16, ale w praktyce płyty mogą mieć slot o długości x16, który elektrycznie działa np. jak x8. Do samej instalacji karty graficznej kluczowa jest zgodność mechaniczna (fizyczny slot x16). W testach szkolnych zwykle przyjmuje się typowe mapowanie: długi slot = x16.
Jak przygotować się do pytań o złącza kart rozszerzeń na INF.2?
Najlepiej połączyć teorię z praktyką: naucz się rozpoznawać PCI, AGP i PCIe po zdjęciach oraz zapamiętaj notację x1/x16 i jej znaczenie. Pomaga też przegląd instrukcji płyt głównych (sekcja "Expansion slots") i porównywanie długości gniazd. Na egzaminie zwracaj uwagę na klucz (wcięcie) i długość.
