KWALIFIKACJA INF2 - CZERWIEC 2021

PYTANIE NR 4.

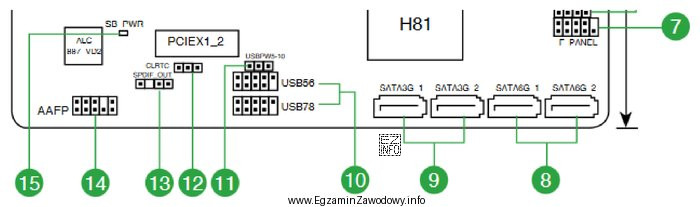

Na schemacie płyty głównej, znajdującym się w dokumentacji laptopa, numerami 8 i 9 oznaczono złącza
Ilustracja przedstawia schemat płyty głównej laptopa, który jest częścią dokumentacji technicznej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącza Serial ATA (SATA) służą do podłączania urządzeń pamięci masowej (np. dysków HDD/SSD) jako interfejs wewnętrzny. "USB 3.0" dotyczy przede wszystkim portów zewnętrznych, "M.2" to gniazdo modułowe (np. SSD), a "cyfrowe audio" odnosi się do połączeń audio, nie do dysków.

Pełne wyjaśnienie:

Serial ATA (SATA) jest standardowym wewnętrznym interfejsem do podłączania urządzeń magazynujących dane, takich jak dyski twarde HDD i wiele modeli SSD (zwłaszcza 2,5 cala) oraz w niektórych konstrukcjach napędy optyczne. W dokumentacji płyt głównych (także laptopów) złącza związane z dyskiem często są opisane jako SATA lub jako złącza/porty służące do podłączenia przewodu/taśmy do dysku.

Odpowiedź "USB 3.0" jest nieprawidłowa, ponieważ USB to interfejs przeznaczony głównie do podłączania urządzeń peryferyjnych (zewnętrznych), a na schemacie płyty głównej laptopa porty USB zwykle mają inne oznaczenia i inną funkcję niż złącza dyskowe.

Odpowiedź "M.2" również nie pasuje, bo M.2 to format gniazda dla modułów (najczęściej SSD NVMe/SATA lub karty Wi‑Fi/Bluetooth zależnie od klucza), a nie klasyczne złącze SATA. Na schemacie M.2 bywa oznaczane jako "M.2 Socket" lub podobnie, zwykle jako jedno gniazdo o określonej długości modułu.

Odpowiedź "cyfrowe audio" dotyczy połączeń sygnału audio (np. wyprowadzeń audio w urządzeniach), więc funkcjonalnie nie jest związana z podłączaniem dysku. W praktyce technik informatyk powinien kojarzyć: SATA = pamięć masowa, USB = peryferia, M.2 = gniazdo modułu, audio = sygnał dźwięku.

Wskazówka egzaminacyjna: najpierw ustal, czy pytanie dotyczy urządzeń wewnętrznych (dysk, płyta) czy zewnętrznych (porty obudowy). To często eliminuje błędne tropy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Złącze SATA (Serial ATA) to interfejs do podłączania urządzeń pamięci masowej, najczęściej dysków HDD/SSD 2,5 cala. W laptopach bywa realizowane jako złącze na płycie głównej współpracujące z taśmą/przewodem do dysku, a nie jako klasyczny port jak w PC.
SATA zwykle opisuje połączenie dysku przez interfejs szeregowy i występuje jako para złączy (dane/zasilanie) lub złącze taśmy do dysku. M.2 jest pojedynczym gniazdem modułowym (Socket) dla karty/SSD, często z informacją o długości i "kluczu".
USB 3.0 kojarzy się z szybkim złączem, ale jest przeznaczone głównie do urządzeń peryferyjnych (pendrive, mysz, drukarka). Pytanie o schemat płyty głównej i oznaczone numery złączy często dotyczy interfejsów wewnętrznych, np. dla dysków.
Najczęściej są to dyski twarde HDD oraz SSD w formacie 2,5 cala. W starszych konstrukcjach może to być również napęd optyczny. W serwisie rozpoznanie SATA pomaga dobrać właściwą taśmę, adapter lub sprawdzić, czy dysk jest prawidłowo wykrywany przez BIOS/UEFI.
Nie. Część laptopów ma wyłącznie gniazdo M.2 (np. NVMe) i nie ma miejsca ani okablowania pod dysk SATA 2,5 cala. Inne modele mają oba rozwiązania. Dlatego w zadaniach z dokumentacją kluczowe jest odczytanie oznaczeń na schemacie konkretnej płyty.
"Cyfrowe audio" dotyczy złączy/wyprowadzeń dla sygnału dźwiękowego w postaci cyfrowej (zależnie od konstrukcji urządzenia). Nie służy do podłączania dysków ani nośników danych. W pytaniach o płytę główną może występować jako osobne złącze sygnałowe, niezwiązane z pamięcią masową.
Najczęściej: mylenie interfejsu z formatem (SATA vs M.2), sugerowanie się popularnością (USB "bo znane"), ignorowanie kontekstu (wewnętrzne vs zewnętrzne), oraz pomijanie opisów typu "HDD", "SSD", "SATA" lub "Socket" w legendzie schematu.
Ćwicz czytanie schematów i rozmieszczenia elementów na płytach głównych, ucz się podstawowych interfejsów (SATA, USB, M.2) i ich zastosowań. Warto analizować przykładowe manuale serwisowe oraz uczyć się rozpoznawania złączy po funkcji, nie tylko po nazwie.
Złącze "od dysku" zwykle prowadzi do magazynu danych (HDD/SSD) i jest opisywane jako interfejs storage (np. SATA). Często występuje w okolicy zatoki dysku lub złącza taśmy do dysku. W pytaniach egzaminacyjnych pomocne jest skojarzenie: dysk = interfejs wewnętrzny.
Gdy schemat ma czytelną legendę lub podpisy przy złączach, albo gdy pokazano charakterystyczne grupowanie złączy dyskowych. Jeśli rysunek jest nieczytelny, należy opierać się na opisach w dokumentacji. Bez tych informacji identyfikacja może być trudna i podatna na pomyłki.
info

Około 47% zdających odpowiada poprawnie na to pytanie. trudne

Eksperci podkreślają: "Złącza Serial ATA (SATA) służą do podłączania urządzeń pamięci masowej (np. dysków HDD/SSD) jako interfejs wewnętrzny."

Źródła:

  • Szczegółowe informacje wymagają materiałów specjalistycznych: dokumentacji serwisowej konkretnego modelu laptopa (schemat płyty głównej z oznaczeniami 8 i 9)

Materiały:

  • Instrukcje serwisowe (service manual) i schematy płyt głównych laptopów (practice reading)
  • Podręczniki/kompendia o budowie PC i interfejsach dyskowych
  • Materiały szkoleniowe o standardach SATA, USB oraz formacie M.2
