KWALIFIKACJA INF2 + INF3 - STYCZEŃ 2014



PYTANIE NR 8.

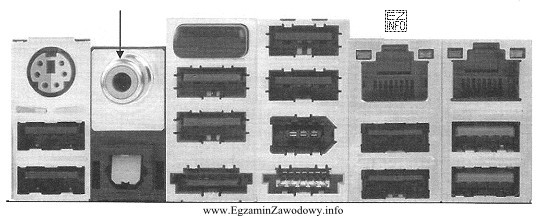

Na rysunku, strzałką wskazano złącze
Ilustracja przedstawia tylny panel płyty głównej komputera, na którym znajdują się różne złącza.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
S/PDIF to interfejs do przesyłania cyfrowego sygnału audio między urządzeniami (np. komputer–amplituner). Pozostałe odpowiedzi dotyczą innych zastosowań: DVI służy do obrazu, RS-232 do komunikacji szeregowej, a PCMCIA to złącze kart rozszerzeń w starszych laptopach.

Pełne wyjaśnienie:

Złącze S/PDIF (Sony/Philips Digital Interface) służy do przesyłania cyfrowego sygnału dźwiękowego pomiędzy urządzeniami audio/wideo i komputerami. W praktyce spotyka się je m.in. jako wyjście/wejście audio w sprzęcie komputerowym, telewizorach, amplitunerach czy przetwornikach DAC. Rozpoznanie S/PDIF jest ważne, bo determinuje dobór właściwego przewodu oraz to, jaki typ sygnału jest przesyłany (audio cyfrowe, a nie wideo czy dane sterujące).

Odpowiedź "S/PDIF" jest poprawna, ponieważ odnosi się do standardu przeznaczonego właśnie do transmisji dźwięku w postaci cyfrowej. To typowe zagadnienie z eksploatacji stanowisk: właściwe podłączenie dźwięku do urządzeń zewnętrznych i odróżnienie portów audio od portów wideo i portów komunikacyjnych.

Dlaczego pozostałe odpowiedzi są błędne:

  • "DVI" to interfejs wideo używany do przesyłania obrazu z komputera do monitora/projektora. Nawet jeśli bywa mylony z innymi złączami, jego przeznaczenie jest inne: dotyczy sygnału obrazu, a nie audio.
  • "RS-232" to klasyczny port komunikacji szeregowej (często kojarzony z urządzeniami przemysłowymi, konsolą serwisową, starszymi modemami). Nie jest to typowe złącze do przesyłania dźwięku cyfrowego.
  • "PCMCIA" to standard gniazda kart rozszerzeń stosowany w starszych komputerach przenośnych (karty sieciowe, modemy, kontrolery). Jest to interfejs rozbudowy, a nie port sygnału audio/wideo na panelu I/O.

Wskazówka egzaminacyjna: jeśli zadanie dotyczy identyfikacji złącza, najpierw ustal kategorię funkcjonalną (audio/wideo/komunikacja/rozbudowa), a dopiero potem dopasuj nazwę standardu. To ogranicza ryzyko wyboru "znajomej" odpowiedzi bez analizy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest S/PDIF i do czego służy w komputerze?
S/PDIF to interfejs do przesyłania cyfrowego dźwięku między urządzeniami. W komputerach bywa używany jako wyjście/wejście audio do podłączenia amplitunera, DAC lub zestawu kina domowego, gdy chcesz przesłać dźwięk bez konwersji do postaci analogowej.
Jak odróżnić złącze S/PDIF od DVI na zdjęciu lub panelu I/O?
Najpewniejsza metoda to rozpoznanie funkcji portu: DVI jest złączem wideo do monitora, a S/PDIF dotyczy audio. Na obudowach często pomagają opisy producenta (np. "S/PDIF", "Digital audio"). Gdy nie ma opisów, porównuj kształt i typowe umiejscowienie w sekcji audio.
Dlaczego RS-232 nie jest złączem do dźwięku?
RS-232 to standard komunikacji szeregowej do przesyłania danych sterujących/tekstowych między urządzeniami (np. konsole serwisowe, automatyka, starsze urządzenia). Nie jest projektowany do transmisji sygnału audio, dlatego w pytaniach o porty dźwięku jest typowym dystraktorem.
Co oznacza skrót DVI i kiedy się go używa?
DVI (Digital Visual Interface) to interfejs do przesyłania obrazu z karty graficznej do monitora lub projektora. Spotyka się go w starszych komputerach i monitorach. Nie służy do typowej transmisji dźwięku, więc nie zastępuje S/PDIF.
Kiedy spotyka się PCMCIA i do czego służyło?
PCMCIA to standard gniazd kart rozszerzeń w starszych laptopach. Umożliwiał dodanie funkcji, np. karty sieciowej, modemu czy dodatkowych kontrolerów. To nie jest port sygnałowy audio/wideo na tylnym panelu komputera, tylko interfejs rozbudowy.
Jakie są typowe zastosowania S/PDIF w praktyce serwisowej?
W praktyce S/PDIF wykorzystuje się do podłączania komputera do amplitunera lub DAC, diagnozy problemów z dźwiękiem (np. brak wyjścia cyfrowego), oraz do sprawdzania, czy urządzenie wysyła sygnał cyfrowy. To przydatne także przy inwentaryzacji portów w stanowiskach multimedialnych.
Czy S/PDIF zawsze oznacza to samo złącze fizyczne?
S/PDIF to przede wszystkim standard sygnału, a nie jedynie kształt wtyczki. W zależności od urządzenia może być realizowany różnie (np. jako wyjście cyfrowe audio opisane przez producenta). Na egzaminie kluczowe jest powiązanie S/PDIF z cyfrowym dźwiękiem, a nie z obrazem czy transmisją danych.
Jakie błędy najczęściej popełnia się przy rozpoznawaniu złączy na egzaminie?
Najczęstsze błędy to wybór "znajomej" nazwy bez analizy, mylenie portów wideo z portami audio oraz ignorowanie kategorii zastosowania (audio/wideo/komunikacja/rozbudowa). Pomaga nawyk: najpierw określ, jaki sygnał przenosi port, dopiero potem dopasuj standard.
Jak przygotować się do rozpoznawania złączy typu S/PDIF, DVI i RS-232?
Ćwicz na zdjęciach paneli I/O i kart rozszerzeń oraz w dokumentacjach płyt głównych. Rób krótkie fiszki: nazwa standardu → rodzaj sygnału → typowe urządzenia. Warto też kojarzyć porty z funkcją: DVI = obraz, RS-232 = komunikacja, S/PDIF = cyfrowy dźwięk.
Czy do przesyłania dźwięku lepszy jest S/PDIF czy złącza analogowe?
To zależy od urządzeń i potrzeb. S/PDIF przesyła dźwięk w postaci cyfrowej do zewnętrznego przetwarzania (np. w amplitunerze/DAC), a analogowe wyjścia audio opierają się na przetworniku w komputerze. W zadaniach egzaminacyjnych rozstrzygające jest, że S/PDIF dotyczy audio cyfrowego.
info

Statystycznie 48% uczniów zna prawidłową odpowiedź. trudne

W praktyce zawodowej kluczowe jest to, że s/PDIF to interfejs do przesyłania cyfrowego sygnału audio między urządzeniami (np. komputer–amplituner).
