KWALIFIKACJA INF2 + INF3 - STYCZEŃ 2013



PYTANIE NR 6.

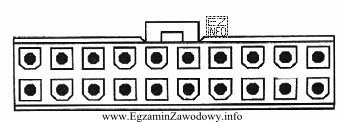

Na rysunku pokazano złącze typu
Ilustracja przedstawia złącze typu ATX 20 pin, które jest używane w komputerach do zasilania płyty głównej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Złącze "ATX 20 pin" rozpoznaje się po charakterystycznej wtyczce do zasilania płyty głównej oraz liczbie pól stykowych (20). W praktyce identyfikacja polega na porównaniu układu i liczby pinów widocznych na rysunku z typowymi standardami zasilania PC.

Pełne wyjaśnienie:

Wtyczki zasilania płyty głównej w komputerach PC mają charakterystyczny wygląd i określoną liczbę pinów. Odpowiedź "ATX 20 pin" jest poprawna, gdy na ilustracji widać złącze główne ATX o 20 polach stykowych (typowo ułożonych w dwóch rzędach), stosowane do zasilania płyty głównej.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "AT" – standard AT odnosi się do starszych rozwiązań zasilania i innych typów wtyczek; mylenie AT z ATX to częsty błąd wynikający z podobieństwa nazw, ale złącza mają inny kształt i zastosowanie.
  • "ATX v8" – takie oznaczenie nie jest typowym, jednoznacznym sposobem nazywania standardowego złącza zasilania płyty głównej w testach identyfikacyjnych; może wprowadzać w błąd, bo "wersja" nie opisuje wprost liczby pinów i geometrii wtyczki.
  • "ATX 40 pin" – w typowych komputerach PC nie stosuje się standardowego głównego złącza zasilania płyty głównej określanego w ten sposób; taka wartość jest podejrzana i zwykle oznacza błędne dopasowanie pojęć.

Wskazówka egzaminacyjna: jeśli pytanie jest "na rysunku", skup się na cechach mierzalnych: liczbie pinów, liczbie rzędów oraz kształcie zatrzasku. Nawet bez znajomości nazw możesz porównać cechy z opisem w odpowiedziach (np. 20 pin oznacza 20 styków).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest złącze ATX 20-pin i do czego służy?
Złącze ATX 20-pin to wtyczka zasilania płyty głównej stosowana w standardzie ATX. Dostarcza podstawowe linie zasilające oraz sygnały sterujące. Rozpoznaje się je po określonej liczbie styków (20) i charakterystycznym kształcie wtyku.
Jak na egzaminie rozpoznać liczbę pinów na rysunku złącza?
Policz widoczne pola stykowe (otwory/piny) i zwróć uwagę na układ rzędów. Najczęściej złącza ATX mają dwa rzędy. Jeśli rysunek jest mało czytelny, szukaj podziału na sekcje i zatrzasku, który pomaga ustalić orientację podczas liczenia.
Dlaczego odpowiedź "AT" może mylić się z "ATX"?
To efekt podobieństwa nazw skrótów. Uczniowie często wybierają "AT", bo kojarzą, że dotyczy zasilania, ale standard AT jest starszy i ma inne typy wtyczek oraz inne wymagania. Na rysunku kluczowe są cechy mechaniczne, nie sama nazwa.
Czy w praktyce spotyka się jeszcze złącze ATX 20-pin?
Może występować w starszych komputerach lub w specyficznych konfiguracjach, ale w wielu nowszych zestawach spotyka się inne warianty złączy. Na egzaminie jednak liczy się rozpoznanie tego, co widać na ilustracji oraz dopasowanie do podanych opcji.
Jakie są typowe błędy przy rozpoznawaniu złączy zasilania PC?
Najczęstsze błędy to: zgadywanie po skrócie bez analizy rysunku, pomylenie standardów (AT vs ATX), liczenie "na oko" bez policzenia styków oraz nieuwzględnienie orientacji wtyczki. Pomaga skupienie się na liczbie pinów i zatrzasku.
Co oznacza dopisek "20 pin" w nazwie złącza?
Dopisek "20 pin" informuje o liczbie styków w złączu. W pytaniach egzaminacyjnych to kluczowy parametr, bo pozwala dopasować odpowiedź do ilustracji przez policzenie pinów/gniazd. To prostsze i pewniejsze niż opieranie się na samym kształcie.
Czy można odpowiedzieć poprawnie bez znajomości standardów ATX, tylko licząc piny?
Często tak, bo odpowiedzi bywają oparte o liczbę pinów. Jeśli umiesz poprawnie policzyć styki na rysunku, możesz dopasować wariant "20 pin". Uwaga: nadal trzeba uważać na jakość grafiki i to, czy rysunek pokazuje całą wtyczkę.
Jak odróżnić złącza zasilania od złączy danych na zdjęciu?
Złącza zasilania są zwykle większe, mają grubsze prowadnice i wyraźny zatrzask, bo przenoszą prąd. Złącza danych (np. do dysków) są mniejsze i mają inną geometrię. Na egzaminie warto patrzeć na masywność wtyku i liczbę pól stykowych.
Kiedy na egzaminie pytanie "Na rysunku pokazano…" bywa problematyczne?
Gdy ilustracja jest nieczytelna, ucięta lub pokazuje złącze pod nietypowym kątem. Wtedy rośnie ryzyko błędnego policzenia pinów lub pomylenia strony (wtyk vs gniazdo). Dobrą strategią jest szukanie elementów orientacyjnych: zatrzasku i podziałów.
Jakie pojęcia z zasilania komputera warto powtórzyć do INF.2?
Warto powtórzyć: rodzaje złączy zasilania w PC, zasady bezpiecznego podłączania, role linii zasilających oraz podstawy kompatybilności zasilacz–płyta główna. Przydatne są też ćwiczenia rozpoznawania złączy ze zdjęć, bo to częsty typ zadania.
info

Około 71% zdających odpowiada poprawnie na to pytanie. średnio łatwe

W praktyce zawodowej kluczowe jest to, że złącze "ATX 20 pin" rozpoznaje się po charakterystycznej wtyczce do zasilania płyty głównej oraz liczbie pól stykowych (20).
