KWALIFIKACJA ELM2 - STYCZEŃ 2018



PYTANIE NR 6.

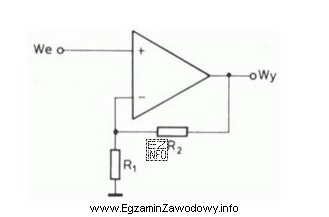

Jaki układ pracy wzmacniacza przedstawiono na schemacie?
Jaki układ pracy wzmacniacza przedstawiono na schemacie?
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie przedstawiono wzmacniacz operacyjny z wejściem sygnału podanym na wejście nieodwracające (+). Rezystor R1 jest podłączony między wyjściem a wejściem odwracającym (-), a rezystor R2 tworzy pętlę sprzężenia zwrotnego między wyjściem a wejściem odwracającym. Taka konfiguracja jest charakterystyczna dla wzmacniacza nieodwracającego.
