Układy szablonów (markery) w krojowni klasyfikuje się według trzech niezależnych kryteriów: kierunkowości, liczby rozmiarów oraz symetrii. W tym zadaniu trzeba rozpoznać wszystkie trzy cechy jednocześnie na podstawie rysunku.
1) Jednokierunkowy
Układ jednokierunkowy oznacza, że wszystkie elementy szablonów są ułożone w tym samym kierunku względem osnowy/zwrotu tkaniny (np. "góra" elementu zawsze w tę samą stronę). Takie ułożenie stosuje się, gdy materiał ma kierunek użytkowy (np. włos, cieniowanie, wzór kierunkowy). Dla tkanin wymagających zachowania zwrotu nie obraca się elementów o 180°, bo mogłoby to dać różnice w wyglądzie (np. odcień, układ runa).
2) Łączony

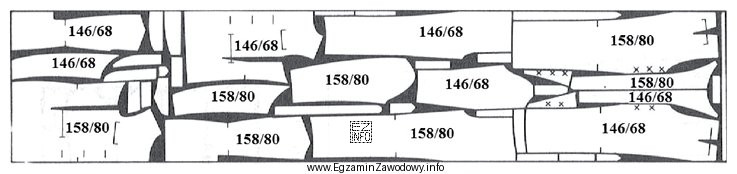

Układ łączony rozpoznaje się po tym, że w jednym markerze znajdują się elementy co najmniej dwóch rozmiarów i są one przemieszane na całej długości układu, a nie zgrupowane w oddzielnych blokach. Na rysunku widoczne są oznaczenia dwóch rozmiarów (np. 146/68 oraz 158/80) występujące naprzemiennie, co spełnia definicję układu łączonego.
3) Asymetryczny
Układ asymetryczny oznacza brak osi symetrii rozmieszczenia elementów (nie jest to lustrzane odbicie lewej i prawej strony układu). W praktyce asymetria często wynika z dążenia do lepszego "zagęszczenia" elementów i ograniczenia odpadu materiałowego.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Dwukierunkowy" odpada, bo w dwukierunkowym część elementów byłaby obrócona o 180° dla oszczędności materiału (dopuszczalne głównie dla tkanin bez kierunku). Tutaj elementy mają ten sam zwrot.
- "Sekcyjny" odpada, bo w sekcyjnym rozmiary są pogrupowane w osobnych częściach (sekcjach), a nie wymieszane. Rysunek pokazuje mieszanie rozmiarów w całym układzie.
- "Symetryczny" odpada, bo nie widać osi symetrii rozmieszczenia. Elementy są układane pod optymalizację, a nie jako odbicie lustrzane.
- "Pojedynczy" odpada, bo pojedynczy układ dotyczy jednego rozmiaru, natomiast tutaj są co najmniej dwa rozmiary.
Wniosek: poprawna klasyfikacja układu to jednokierunkowy, łączony, asymetryczny.
