W instalacjach podtynkowych trasy przewodów powinny być prowadzone w sposób przewidywalny: w liniach prostych, równolegle do krawędzi ścian i stropów. Dodatkowo w praktyce projektowej i wykonawczej stosuje się strefy instalacyjne, czyli wyznaczone obszary, w których prowadzi się przewody. Dzięki temu łatwiej później przewidzieć, gdzie przebiega instalacja (np. podczas wiercenia otworów), a diagnostyka i naprawy są prostsze.

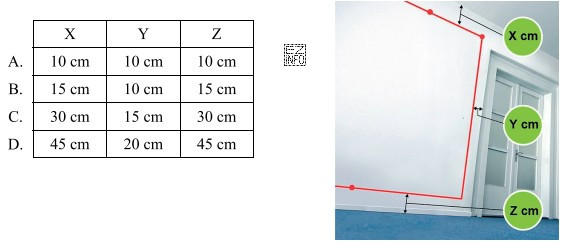

Na rysunku odległości oznaczają:
- X – odległość trasy przewodu od sufitu,
- Y – odległość trasy przewodu od ościeżnicy drzwi,
- Z – odległość trasy przewodu od podłogi.
W typowych zaleceniach stref:
- dla stref poziomych przy suficie i przy podłodze często przyjmuje się prowadzenie trasy w okolicy 30 cm od krawędzi (oś strefy),
- dla stref pionowych przy ościeżnicach drzwi/okien często przyjmuje się odległość ok. 15 cm od ościeżnicy (oś strefy pionowej).
Dlatego prawidłowy zestaw to X=30 cm, Y=15 cm, Z=30 cm.Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 10/10/10 – wartości zbyt małe i nieodpowiadające typowym strefom; wynikają zwykle z mylenia "dowolnej bliskości krawędzi" z zasadą stref.
- 15/10/15 – częściowo przypomina strefę pionową, ale Y=10 cm nie odpowiada typowej osi strefy przy ościeżnicy, a 15 cm od sufitu/podłogi nie jest standardowym prowadzeniem w strefach poziomych.
- 45/20/45 – wartości skrajne, mogą kojarzyć się z granicami/szerokościami stref, ale pytanie dotyczy odległości prowadzenia trasy (praktycznej, "optymalnej"), a nie maksymalnych granic.
Wskazówka egzaminacyjna: uważnie rozróżniaj "szerokość strefy" od "typowej osi prowadzenia przewodu". W testach często poprawna odpowiedź odpowiada wartościom osiowym (np. 30 cm i 15 cm), a nie skrajnym granicom stref.
