KWALIFIKACJA ELE5 - WRZESIEŃ 2015



PYTANIE NR 15.
Jakie stopnie ochrony są wymagane dla oprawy, którą należy zastąpić uszkodzoną oprawę w instalacji oświetlenia, zamontowaną w chodniku przed werandą budynku jednorodzinnego?

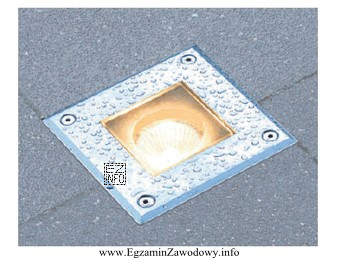

Ilustracja przedstawia oprawę oświetleniową zamontowaną w chodniku, prawdopodobnie przed werandą budynku jednorodzinnego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Oprawa zamontowana w chodniku na zewnątrz jest narażona na pył i okresowe zalewanie wodą oraz na uderzenia mechaniczne.
Dlatego wymaga wysokiego stopnia szczelności obudowy (IP 67) i podwyższonej odporności na udar (IK 09). Pozostałe zestawy mają zbyt niską ochronę przed wodą i/lub uderzeniami.

Pełne wyjaśnienie:

W pytaniu kluczowe jest środowisko pracy oprawy: montaż w chodniku przed werandą (czyli na zewnątrz i w nawierzchni). Taka oprawa jest typowo narażona na:

  • wnikanie pyłu i piasku z nawierzchni,
  • wodę (deszcz, topniejący śnieg, kałuże, mycie), w tym sytuacje okresowego zalewania,
  • oddziaływania mechaniczne (uderzenia, nadepnięcia, drobne obciążenia i kontakt z twardymi przedmiotami).

Oznaczenie IP opisuje stopień ochrony obudowy przed wnikaniem ciał stałych i wody. W warunkach nawierzchniowych sensowne jest wymaganie wysokiej szczelności, a IP 67 oznacza bardzo wysoki poziom ochrony (w tym odporność na skutki czasowego zanurzenia), co odpowiada ryzyku zalania oprawy w chodniku.

Oznaczenie IK dotyczy odporności na uderzenia mechaniczne. W oprawach montowanych w podłożu wymagana jest podwyższona wytrzymałość klosza i obudowy. Dlatego wybór IK 09 jest spójny z ryzykiem uszkodzeń w miejscu, po którym się chodzi.

Dlaczego pozostałe odpowiedzi są błędne?

  • "IP 23; IK 10" – mimo bardzo wysokiego IK, stopień IP 23 jest zbyt niski dla oprawy w chodniku (ochrona przed wodą jest niewystarczająca przy opadach i możliwym zalaniu).
  • "IP 67; IK 02" – szczelność jest wysoka, ale odporność mechaniczna IK 02 jest zbyt mała jak na montaż w nawierzchni, gdzie łatwo o uderzenia i nacisk.
  • "IP23; IK03" – jednocześnie zbyt niska ochrona przed wodą i zbyt niska odporność na uderzenia; to parametry bardziej typowe dla lekkich zastosowań w warunkach łagodnych.

W praktyce egzaminacyjnej warto zapamiętać: nawierzchnia/zewnętrzne warunki = wysokie IP (woda, pył) + podwyższone IK (udar). Ostateczny dobór zawsze należy potwierdzić w dokumentacji i karcie katalogowej oprawy.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza stopień ochrony IP w oprawach oświetleniowych?
IP to kod opisujący ochronę obudowy przed wnikaniem ciał stałych i wody. Pierwsza cyfra dotyczy pyłu/ciał stałych, a druga – wody. Im wyższe cyfry, tym większa ochrona. Dobór IP zależy od miejsca montażu, np. na zewnątrz zwykle wymaga się wyższej ochrony niż wewnątrz.
Co oznacza stopień IK i do czego się go stosuje?
IK określa odporność obudowy na uderzenia mechaniczne. Jest to osobna klasyfikacja niezależna od IP. Wysoki IK jest istotny tam, gdzie oprawa może zostać uderzona, nadepnięta lub narażona na uszkodzenia (np. montaż w posadzce lub chodniku).
Dlaczego oprawa w chodniku potrzebuje wysokiego stopnia IP?
W chodniku oprawa jest narażona na wodę z opadów, kałuże, mycie i zabrudzenia z nawierzchni. Woda może dostać się do wnętrza i spowodować awarię lub zagrożenie elektryczne. Dlatego wybiera się stopnie IP zapewniające bardzo dobrą szczelność, adekwatną do ryzyka zalania.
Dlaczego sama wysoka wartość IK nie wystarcza przy doborze oprawy zewnętrznej?
IK mówi tylko o odporności na uderzenia, a nie o szczelności. Oprawa może być bardzo wytrzymała mechanicznie, ale jeśli ma zbyt niski IP, woda i pył nadal mogą wnikać do środka. W zastosowaniach zewnętrznych zwykle trzeba spełnić jednocześnie wymagania dotyczące IP i IK.
Jak odróżnić w zadaniu egzaminacyjnym wymagania IP od IK?
Najprościej: IP wiąże się ze środowiskiem (deszcz, pył, zalewanie), a IK z ryzykiem uderzeń (ruch pieszych, narzędzia, akty wandalizmu). Jeśli w treści pojawia się montaż w podłożu, przy ciągach komunikacyjnych lub w miejscu narażonym na kontakt mechaniczny, trzeba zwrócić uwagę na IK.
Jakie błędy najczęściej popełnia się przy wyborze IP i IK?
Częsty błąd to wybór odpowiedzi z jedną "wysoką" wartością i pominięcie drugiej (np. wysokie IK, ale niskie IP). Drugi błąd to mylenie kodów i traktowanie IK jak części IP. Warto czytać oba oznaczenia osobno i dopasować je do zagrożeń: woda/pył oraz uderzenia.
Czy IP 23 nadaje się do oprawy montowanej w chodniku?
Zwykle nie, ponieważ taki stopień ochrony przed wodą jest niski w porównaniu z ryzykiem zalewania w nawierzchni. Oprawy w chodniku są narażone na kałuże i okresowe zalanie, więc praktycznie wymaga się znacznie wyższej szczelności. Na egzaminie montaż w chodniku jest sygnałem, że IP musi być wysokie.
Kiedy warto wybierać oprawę o podwyższonej odporności mechanicznej?
Gdy oprawa jest dostępna dla użytkowników i może być uderzana lub obciążana: w posadzkach, chodnikach, przy wejściach, na schodach zewnętrznych, w garażach czy na podjazdach. Wtedy wyższy IK zmniejsza ryzyko pęknięcia klosza i rozszczelnienia, co dodatkowo wpływa na bezpieczeństwo.
Jak sprawdzić wymagany stopień IP i IK przed wymianą oprawy?
Należy odczytać oznaczenia z tabliczki znamionowej starej oprawy, sprawdzić dokumentację techniczną/kartę katalogową oraz ocenić warunki montażu (czy jest zalewana, czy jest w posadzce). Wymiennik powinien mieć co najmniej te same parametry IP i IK, a często wyższe, jeśli warunki są ciężkie.
Czy stopnie IP i IK mają znaczenie dla bezpieczeństwa w budynku jednorodzinnym?
Tak, bo wpływają na trwałość i ryzyko uszkodzeń. Zbyt niski IP może prowadzić do zawilgocenia i zwarć, a zbyt niski IK do pęknięć i rozszczelnienia po uderzeniu. W miejscach komunikacji pieszej (chodnik, wejście) oba parametry mają praktyczne znaczenie dla niezawodności i bezpieczeństwa użytkowników.
info

To pytanie poprawnie rozwiązuje 50% zdających egzamin. trudne

Według specjalistów z branży: "Pozostałe zestawy mają zbyt niską ochronę przed wodą i/lub uderzeniami."

Źródła:

  • IEC 60529:1989+A1:1999+A2:2013, "Degrees of protection provided by enclosures (IP Code)", definicje i zasady oznaczeń IP
  • IEC 62262:2002, "Degrees of protection provided by enclosures for electrical equipment against external mechanical impacts (IK code)", definicje i skala IK
  • IEC 60598-2-13 (wydanie aktualne), "Luminaires – Part 2-13: Particular requirements – Ground recessed luminaires", wymagania szczególne dla opraw wpuszczanych w podłoże

Materiały:

  • Karty katalogowe i instrukcje producentów opraw najazdowych/wpustowych (sekcje: IP/IK, warunki montażu)
  • Materiały dydaktyczne z elektrotechniki budowlanej: stopnie ochrony IP i klasy IK
  • Normy dotyczące stopni ochrony obudów oraz odporności na uderzenia (do nauki interpretacji oznaczeń)
