KWALIFIKACJA ELM6 - CZERWIEC 2015 (test 2)



PYTANIE NR 28.

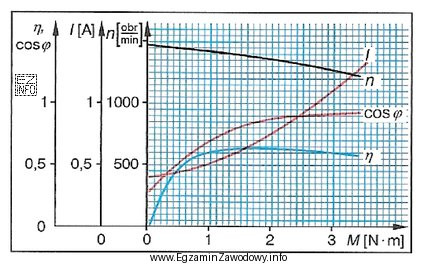

Jakim momentem powinien być obciążony silnik o charakterystykach obciążenia przedstawionych na rysunku, aby jego sprawność była największa oraz jaki prąd będzie pobierał ten silnik z sieci?
Jakim momentem powinien być obciążony silnik o charakterystykach obciąż
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując wykres, można zauważyć, że krzywa sprawności (η) osiąga swoje maksimum w okolicach momentu 1,5 Nm. Dodatkowo, przy tym momencie, krzywa prądu (I) wskazuje wartość około 0,65 A. Wybór odpowiedzi "M=1,5Nm, I=0,65 A" jest zgodny z obserwacjami z wykresu, gdzie silnik osiąga najwyższą sprawność przy najniższym poborze prądu dla danego momentu.
