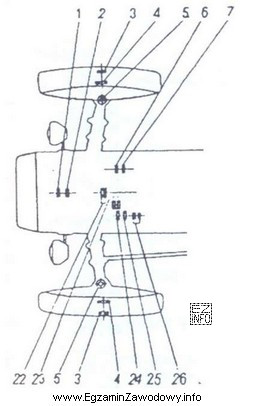

Pytanie sprawdza umiejętność pracy z dokumentacją techniczną ciągnika, w szczególności z schematem rozmieszczenia łożysk tocznych. W takich schematach poszczególne łożyska (lub miejsca ich osadzenia) są oznaczane numerami, a zadaniem zdającego jest zidentyfikowanie właściwego zespołu i odczytanie przypisanych mu oznaczeń.
Odpowiedź "6 i 7" jest poprawna, ponieważ na schemacie numery te odpowiadają łożyskom tocznym prądnicy. Informacja, że numerem 26 oznaczono łożyska wałka krzywkowego pompy wtryskowej, pełni rolę punktu orientacyjnego: ułatwia odnalezienie właściwego fragmentu rysunku i ogranicza ryzyko pomylenia zespołów o podobnym położeniu.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "3 i 4" – wskazuje inną parę łożysk na schemacie, przypisaną do innego elementu niż prądnica; błąd zwykle wynika z pobieżnego przeglądania rysunku lub pomylenia sąsiadujących oznaczeń.
- "22 i 23" – to para numerów z innego obszaru schematu; wybór może wynikać z zakotwiczenia na liczbach "w okolicy" 26 bez faktycznej identyfikacji zespołu.
- "24 i 25" – podobnie jak wyżej, są to oznaczenia innego podzespołu; częsty mechanizm błędu to wybór "prawie pasujących" numerów, gdy zdający nie lokalizuje jednoznacznie prądnicy na rysunku.
Wskazówka egzaminacyjna: przy pytaniach opartych o schematy zawsze wykonaj dwa kroki: (1) znajdź na rysunku element podany w treści jako punkt odniesienia (tu: "26"), (2) dopiero potem odszukaj właściwy podzespół (prądnica) i odczytaj przypisane mu numery – bez zgadywania na podstawie "podobnych" wartości.
