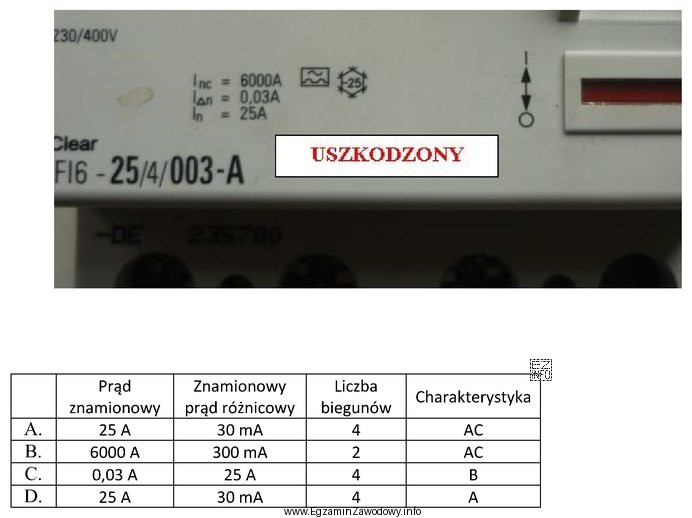

Przy wymianie wyłącznika różnicowoprądowego (RCCB/RCD) nie dobiera się go "na oko", tylko porównuje parametry znamionowe z tabliczki: In, IΔn, liczbę biegunów i typ (charakterystykę).
Dlaczego poprawne są parametry 25 A, 30 mA, 4P, typ A?
- In = 25 A to prąd znamionowy ciągły, czyli maksymalny prąd obciążenia, jaki wyłącznik może przenosić w normalnej pracy. Zamiennik musi mieć co najmniej tę samą wartość, a w praktyce dobiera się ją zgodnie z obwodem i przewodami.
- IΔn = 0,03 A (30 mA) to próg zadziałania ochronnego (prąd różnicowy). Wartość 30 mA jest typowa dla ochrony przeciwporażeniowej, więc zamiennik musi zachować ten sam próg, aby nie zmienić funkcji ochronnej obwodu.
- 4P oznacza wyłącznik czterobiegunowy, stosowany m.in. w obwodach trójfazowych z przewodem neutralnym. Zastąpienie go aparatem o innej liczbie biegunów może uniemożliwić prawidłową pracę i ochronę.
- Typ A reaguje na prąd przemienny sinusoidalny oraz pulsujący prąd stały. To ważne w obwodach z elementami elektronicznymi (zasilacze, przekształtniki), gdzie mogą wystąpić składowe niesinusoidalne.
Dlaczego pozostałe odpowiedzi są błędne?
- Warianty z innym IΔn (np. 100–300 mA) zmieniają przeznaczenie zabezpieczenia (częściej ochrona przeciwpożarowa niż bezpośrednia przeciwporażeniowa), więc nie są równoważnym zamiennikiem.
- Warianty z inną liczbą biegunów (np. 2P zamiast 4P) nie odpowiadają sposobowi zasilania i prowadzeniu przewodów w danym obwodzie.
- Wariant z typem AC zamiast A może nie zapewnić właściwego zadziałania przy prądach upływu o charakterze pulsującym, więc jest to typowy błąd doboru.
- Mylenie Inc = 6000 A z prądem roboczym to częsta pułapka: Inc opisuje odporność/zachowanie przy zwarciach, a nie parametr do dopasowania obciążenia.
Wniosek: zamiennik powinien odtwarzać komplet parametrów funkcjonalnych i ochronnych, czyli 25 A, 30 mA, 4P, typ A.
