KWALIFIKACJA ELM5 - CZERWIEC 2020



PYTANIE NR 32.

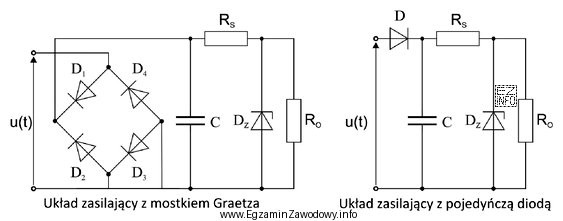

Jeśli w układzie zasilającym o działaniu ciągłym zamiast mostka Graetza wstawi się pojedynczą diodę prostowniczą, to wartość współczynnika tętnień
Jeśli w układzie zasilającym o działaniu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Jeśli w układzie zasilającym o działaniu ciągłym zamiast mostka Graetza zastosuje się pojedynczą diodę prostowniczą, wartość współczynnika tętnień wzrośnie. Mostek Graetza prostuje napięcie przemienne w pełnym okresie, co skutkuje niższym współczynnikiem tętnień. Natomiast pojedyncza dioda prostuje tylko jedną połówkę napięcia przemiennego, co prowadzi do wyższego współczynnika tętnień. Dlatego poprawną odpowiedzią jest "wzrośnie.".
