KWALIFIKACJA ROL2 - CZERWIEC 2016 (test 3)

Jeżeli olej wydostaje się między tłoczyskiem a tuleją prowadzącą, to źródło nieszczelności znajduje się w tzw. węźle tłoczyskowym. W tym miejscu siłownika występuje uszczelnienie ruchome, którego zadaniem jest utrzymanie ciśnienia i zapobieganie wyciekowi podczas wysuwu i wsuwu tłoczyska. Gdy uszczelniacz zużyje się, stwardnieje, zostanie uszkodzony mechanicznie lub gdy pojawią się rysy/korozja na tłoczysku, olej zaczyna przedostawać się na zewnątrz właśnie przy tulei prowadzącej.

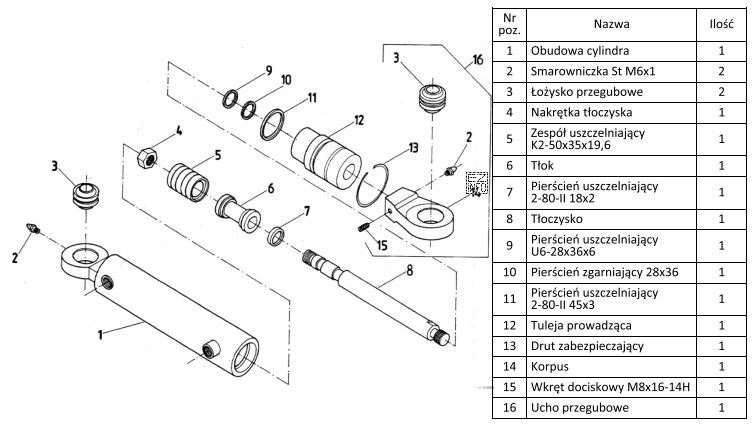

Dlatego poprawna jest odpowiedź "pierścienie 9 i 10.", ponieważ (zgodnie z numeracją elementów w typowym rysunku montażowym do tego zadania) odnoszą się one do elementów uszczelniających tłoczysko w tulei prowadzącej. W praktyce serwisowej jest to zestaw uszczelnień tłoczyskowych: uszczelniacz ciśnieniowy oraz często element zgarniający/brudnik, które razem eliminują wyciek i ograniczają wnikanie zanieczyszczeń.

• Odpowiedź "drut zabezpieczający 13." jest nieadekwatna: element zabezpieczający (np. sprężynujący pierścień/drut) utrzymuje części w położeniu, ale nie odpowiada za szczelność połączenia tłoczysko–tuleja. Jego wymiana nie usuwa przyczyny wycieku oleju.
• Odpowiedź "zespół uszczelniający 5." może brzmieć wiarygodnie, jednak przy wskazanym miejscu wycieku chodzi o konkretne uszczelnienia pracujące na tłoczysku. "Zespół" o innym numerze może dotyczyć innego węzła (np. tłoka lub połączeń statycznych) i nie musi usuwać wycieku przy tulei prowadzącej.
• Odpowiedź "pierścienie 7 i 11." jest błędna, bo odnosi się do innych pierścieni w siłowniku (np. prowadzących lub uszczelniających inne miejsce). Przy wycieku przy tulei prowadzącej kluczowe są uszczelnienia tłoczyskowe, a nie dowolne pierścienie z zespołu.

Wskazówka egzaminacyjna: zawsze najpierw lokalizuj miejsce wycieku (tłoczysko, tłok, przyłącza), a dopiero potem dobieraj element do wymiany. Miejsce wycieku w treści pytania jest najważniejszą przesłanką diagnostyczną.
