Oznaczenie typu kabla jest skrótem opisującym jego kluczowe cechy konstrukcyjne. W praktyce egzaminacyjnej rozpoznanie YAKY sprowadza się do połączenia dwóch informacji: materiału żył oraz rodzaju izolacji i powłoki.
Dlaczego poprawna jest odpowiedź B?

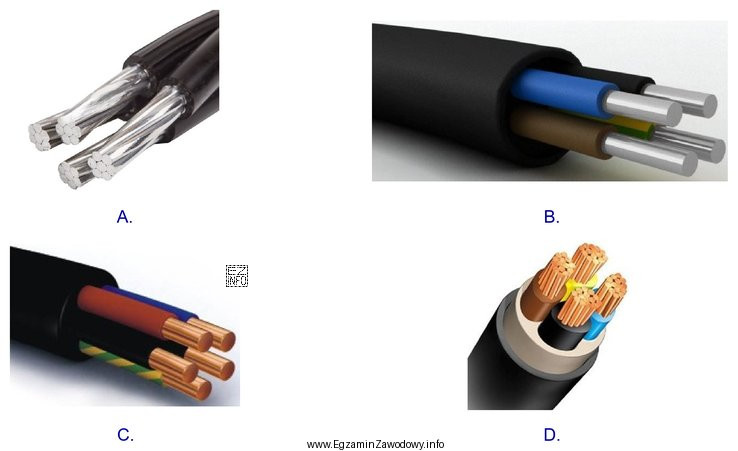

Poprawna odpowiedź wskazuje rysunek kabla odpowiadającego oznaczeniu YAKY, czyli kabel energetyczny z żyłami aluminiowymi (element wyróżniający względem wielu kabli instalacyjnych na miedzi) oraz z izolacją i powłoką z PVC. Na przekroju/rysunku typowo widoczne są: żyła (lub żyły), izolacja każdej żyły oraz zewnętrzna powłoka ochronna z tworzywa.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- A – najczęściej odpowiada kablom/przewodom o innej konstrukcji (np. innym materiale żył, innym rodzaju powłoki lub odmiennym przeznaczeniu). Błąd wynika z kierowania się samym "wyglądem" powłoki bez analizy, czy żyły są aluminiowe.
- C – może przedstawiać kabel z dodatkowymi warstwami (np. ekranem, oplotem, zbrojeniem) albo inną izolacją; taka konstrukcja nie pasuje do podstawowej identyfikacji YAKY jako kabla w powłoce PVC bez cech specjalnych.
- D – typowy dystraktor to przewód/kabel o innej liczbie żył, innym materiale przewodzącym lub innej budowie warstw. Mechanizm błędu to mylenie nazwy handlowej/ogólnej z oznaczeniem technicznym.
Wskazówka egzaminacyjna: najpierw "odczytaj" z oznaczenia to, co jest najbardziej rozróżniające (tu: A = aluminium), a dopiero potem dopasuj rysunek po warstwach (izolacja, powłoka). To ogranicza strzelanie i mylenie podobnych przekrojów kabli.
