KWALIFIKACJA MEC9 - CZERWIEC 2016

PYTANIE NR 7.

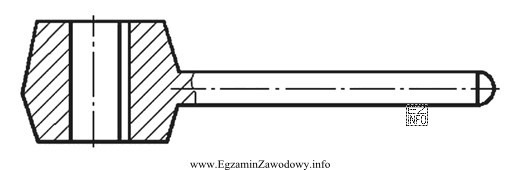

Kolejność operacji obróbki dźwigni przedstawionej na rysunku powinna być następująca:
Ilustracja przedstawia techniczny rysunek dźwigni, który jest częścią egzaminu zawodowego dla technika mechanika,
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna kolejność wynika z typowych zasad technologicznych: najpierw wykonuje się powierzchnie zapewniające bazowanie i prostopadłość (czoła), następnie wykonuje otwór "na gotowo" jako wymiar krytyczny. Dopiero potem realizuje się operacje drugorzędne i toczenie rękojeści, a na końcu kontrolę jakości wyrobu.

Pełne wyjaśnienie:

W planowaniu procesu obróbki dźwigni kluczowe jest bazowanie oraz kolejność wynikająca z dokładności i stabilności zamocowania. Dlatego jako pierwsze wykonuje się obróbkę powierzchni czołowych: zapewnia to prostopadłość, długość oraz pewne oparcie (powierzchnie odniesienia) dla kolejnych zabiegów. W praktyce czoła często pełnią funkcję baz technologicznych lub umożliwiają poprawne ustalenie detalu w uchwycie/przyrządzie.

Następnie wykonuje się obróbkę otworu na gotowo, czyli w takim etapie, w którym uzyskuje się wymaganą średnicę, chropowatość i dokładność położenia/kształtu (np. po rozwiercaniu). Otwór bywa elementem krytycznym (pasowanie, oś obrotu, montaż na sworzniu), więc powinien być wykonany w warunkach stabilnego bazowania, po przygotowaniu głównych powierzchni odniesienia.

Kolejno umieszcza się operacje drugorzędne (np. fazowania, gratowanie, wykonanie drobnych podcięć, znakowanie), ponieważ zwykle nie determinują one bazowania dla kluczowych wymiarów, a często wykonuje się je po uzyskaniu głównych kształtów. Toczenie rękojeści jako kształtowanie części chwytnej może być wykonane po ustaleniu geometrii baz i elementów istotnych funkcjonalnie; w przeciwnym razie istnieje ryzyko, że późniejsze operacje (zwłaszcza na otworze) wymuszą inne zamocowanie i pogorszą współosiowość lub powtarzalność.

Kontrola jakości jest na końcu, bo ma potwierdzić, że wszystkie wymagania rysunku zostały spełnione. W praktyce stosuje się też kontrole międzyoperacyjne, ale w odpowiedziach wskazano kontrolę jako etap finalny, co odpowiada logice egzaminacyjnej.

Dlaczego pozostałe propozycje są mniej właściwe? Rozpoczynanie od toczenia rękojeści lub wykonywanie operacji drugorzędnych na samym początku może utrudnić prawidłowe bazowanie i zwiększać liczbę przezbrojeń. Z kolei wykonanie otworu "na gotowo" przed przygotowaniem czoła może pogorszyć warunki ustalenia detalu i ryzykuje odchyłki położenia, jeśli później trzeba korygować bazę poprzez obróbkę czołową.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
"Na gotowo" oznacza wykonanie cechy (tu: otworu) do wymiaru i jakości końcowej wymaganej na rysunku: średnicy, tolerancji, chropowatości i ewentualnie kształtu. Zwykle obejmuje operację wykańczającą (np. rozwiercanie), po której nie planuje się już dalszego powiększania otworu.
Powierzchnie czołowe ułatwiają ustalenie długości oraz tworzą pewną bazę do kolejnych operacji. Wykonanie czoła wcześnie zmniejsza ryzyko błędów położenia innych cech, bo późniejsze wiercenie/rozwiercanie czy toczenie można oprzeć o już wyrównaną powierzchnię odniesienia.
Bazowanie decyduje, które powierzchnie muszą powstać wcześniej, aby kolejne operacje miały stabilne i powtarzalne ustalenie. Jeśli otwór ma być współosiowy lub w stałej odległości od czoła, to najpierw przygotowuje się bazę (np. czoło), a dopiero potem wykonuje element dokładny (otwór na gotowo).
Operacje drugorzędne to zwykle czynności uzupełniające, które nie kształtują głównej geometrii, np. gratowanie, fazowanie krawędzi, wykonywanie drobnych podcięć, zaokrągleń czy znakowanie. Ich miejsce w kolejności zależy od tego, czy nie utrudnią późniejszego mocowania i pomiaru.
Kontrola końcowa jest wykonywana po wszystkich operacjach, aby potwierdzić zgodność wyrobu z rysunkiem. W praktyce często stosuje się też kontrolę międzyoperacyjną po cechach kluczowych (np. po wykonaniu otworu), ale w ujęciu egzaminacyjnym "kontrola jakości" bywa wskazywana jako etap finalny.
Jeśli zacznie się od toczenia rękojeści, może zabraknąć odpowiedniej bazy do kolejnych dokładnych operacji (np. otworu). Późniejsze przezbrojenia mogą wprowadzić błędy współosiowości lub położenia. Dlatego najpierw wykonuje się powierzchnie bazowe i cechy krytyczne, a dopiero potem elementy mniej wrażliwe.
Najczęstsze błędy to: pomijanie roli baz (wybór kolejności "na logikę" bez analizy ustalenia), traktowanie operacji drugorzędnych jako dowolnych, oraz mylenie momentu obróbki wykańczającej z obróbką zgrubną. Warto zawsze sprawdzać, co jest wymiarem krytycznym.
Cechy krytyczne zwykle mają ciasne tolerancje, wymagania chropowatości, pasowania lub odnoszą się do baz pomiarowych. Takie elementy (często otwory pod sworznie/łożyska) planuje się tak, by wykonywać je w stabilnym zamocowaniu oraz nie narażać ich na uszkodzenie w późniejszych operacjach.
W praktyce istnieją różne warianty technologii, ale na egzaminie oczekuje się typowej, bezpiecznej kolejności zgodnej z zasadami bazowania i wykonywania elementów dokładnych po przygotowaniu baz. Jeśli kilka wariantów daje ten sam efekt, w zadaniu zwykle doprecyzowuje to rysunek i opis operacji.
Najlepiej ćwiczyć na przykładach: do każdego rysunku wypisz bazy, cechy o największej dokładności, możliwe zamocowania i dopiero potem ułóż operacje od tych, które tworzą bazę, do wykańczających. Pomaga porównywanie własnej kolejności z kartami technologicznymi z zajęć praktycznych.
info

Około 67% zdających odpowiada poprawnie na to pytanie. średnie

Według specjalistów z branży: "Dopiero potem realizuje się operacje drugorzędne i toczenie rękojeści, a na końcu kontrolę jakości wyrobu."

Źródła:

  • PN-EN ISO 9001:2015-10, rozdz. 8 (Realizacja wyrobów i usług) – wymagania dot. nadzoru nad procesem i weryfikacji zgodności
  • PN-EN ISO 2768-1:1999, tabele tolerancji ogólnych – kontekst kontroli wymiarów i dokładności wykonania

Materiały:

  • Podręczniki i skrypty z przedmiotu "Technologia maszyn" (działy: bazowanie, planowanie procesu, obróbka otworów)
  • Materiały dydaktyczne z obróbki skrawaniem: toczenie, wiercenie, rozwiercanie, planowanie czoła
  • Przykładowe karty technologiczne i instrukcje stanowiskowe z zakładów produkcyjnych
