W połączeniu wpustowym moment obrotowy jest przenoszony przez wpust współpracujący z rowkiem w wale i rowkiem w piaście (np. koła pasowego). Dlatego kluczowe jest dobranie przekroju poprzecznego wpustu (wymiary b×h) do średnicy wału d, a następnie dobranie długości l zgodnie z danymi tabelarycznymi (lub z warunków konstrukcyjnych, jeśli tabela podaje zakresy).

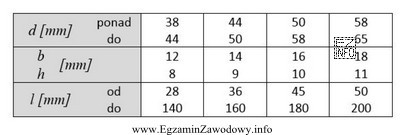

Dla średnicy d = 50 mm tabela doboru wskazuje konkretny typowy przekrój wpustu. Poprawna odpowiedź "14 x 9 x 60 mm" oznacza, że:

• wymiary 14 i 9 odpowiadają wymaganym wymiarom b i h dla tej średnicy wału,
• długość 60 odpowiada wartości przewidzianej w tabeli dla dobranego wpustu (lub jest standardową długością wynikającą z doboru z szeregu).

Dlaczego pozostałe odpowiedzi są błędne?

• "14 x 9 x 30 mm" zachowuje właściwy przekrój b×h, ale długość l nie zgadza się z wartością wskazaną w tabeli dla tego doboru. Zbyt krótki wpust może prowadzić do nadmiernych nacisków jednostkowych, szybszego zużycia rowków i ryzyka ścięcia wpustu.
• "12 x 8 x 60 mm" ma poprawną długość, ale nieprawidłowy przekrój dla d = 50 mm. Błędne b×h oznacza inny standard rowka w wale i piaście, co w praktyce uniemożliwia montaż bez przeróbek albo prowadzi do luzów.
• "16 x 8 x 60 mm" miesza wymiary z innych zakresów lub typów. Niezgodność b×h z tabelą powoduje, że nie odpowiada rowkom przewidzianym dla wału 50 mm, a przez to nie spełnia wymagań montażowych i wytrzymałościowych.

Wskazówka egzaminacyjna: przy takich zadaniach najpierw dopasuj średnicę wału do zakresu w tabeli i wybierz b×h. Dopiero potem sprawdzaj l — to częsty punkt pomyłek, bo odpowiedzi zwykle różnią się tylko jednym wymiarem.
