KWALIFIKACJA ELM4 - STYCZEŃ 2023



PYTANIE NR 15.

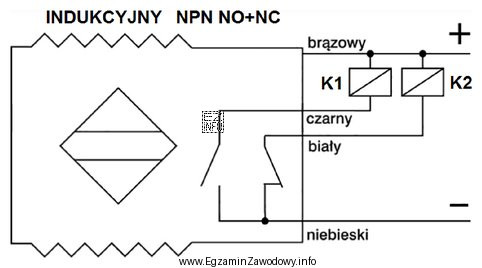

Które kolory przewodów czujnika zbliżeniowego należy przygotować, aby wykrycie przez ten czujnik elementu metalowego skutkowało załączeniem cewki przekaźnika K1?
Które kolory przewodów czujnika zbliżeniowego należy
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie schematu połączeń czujnika zbliżeniowego NPN NO+NC, przewód brązowy jest połączony z zasilaniem (+), przewód niebieski z masą (-), a przewód czarny z cewką przekaźnika K1. Aby wykrycie elementu metalowego przez czujnik skutkowało załączeniem cewki przekaźnika K1, konieczne jest użycie tych trzech kolorów przewodów, co odpowiada odpowiedzi "Czarny, brązowy, niebieski."
