KWALIFIKACJA BUD11 - PAŹDZIERNIK 2013 (test 3)

W systemach suchej zabudowy przedścianka opiera się na stalowym szkielecie z profili ocynkowanych. Kluczowe jest rozróżnienie elementów:

• CW – pionowe słupki (główne elementy nośne), do których mocuje się płyty.
• UW – poziome prowadnice (dolna i górna), w których osadza się profile CW.

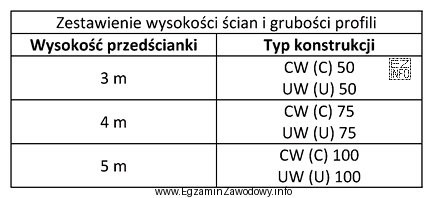

W pytaniu należy odczytać dobór z tabeli dla wysokości przedścianki 4 m. Zależność jest typowa: wraz ze wzrostem wysokości rośnie ryzyko ugięć i utraty sztywności, więc stosuje się profile o większej szerokości. Dla 4 m tabela wskazuje użycie CW 75, ponieważ zapewnia on odpowiednią sztywność konstrukcji bez "przewymiarowania".

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

• "CW (C) 50" – to profil węższy, zwykle dobierany do niższych konstrukcji; przy 4 m może prowadzić do nadmiernych ugięć, pękania spoin płyt i problemów eksploatacyjnych.
• "UW (U) 50" – nawet jeśli szerokość 50 mm bywa stosowana w niższych zabudowach, to przede wszystkim jest to prowadnica (element poziomy), a pytanie dotyczy doboru profilu do wykonania przedścianki (w praktyce chodzi o dobór słupków CW z tabeli).
• "UW (U) 100" – również jest to prowadnica. Dodatkowo szerokość 100 mm odpowiada zwykle wyższym lub bardziej wymagającym konstrukcjom; bez wskazania w tabeli byłoby to nieuzasadnione.

Wskazówka egzaminacyjna: najpierw znajdź w tabeli wiersz/kolumnę dla 4 m, a potem sprawdź, czy odpowiedź dotyczy właściwego typu profilu (CW jako słupek pionowy). Dopiero na końcu porównuj szerokości (50/75/100).
