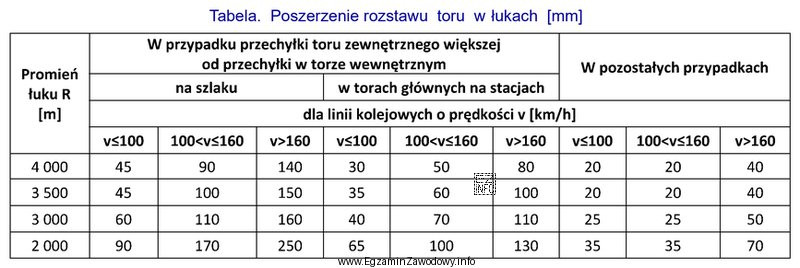

Poszerzenie rozstawu toru w łukach dobiera się z tablic normatywnych, ponieważ zależy ono od geometrii łuku oraz warunków ruchu. W praktyce oznacza to, że nie "liczy się" go ze wzoru w tym zadaniu, tylko odczytuje z tabeli na podstawie podanych parametrów.
Krok 1: wybór wiersza
W tabeli wybieramy wiersz odpowiadający promieniowi łuku: R = 3000 m.
Krok 2: wybór kolumny lokalizacji
Pytanie dotyczy toru na szlaku, więc odczyt musi być wykonany z części tabeli opisanej jako "na szlaku" (a nie z kolumn dla torów głównych na stacjach).
Krok 3: wybór przedziału prędkości
Dla prędkości v = 120 km/h wybieramy przedział 100 < v ≤ 160 (bo 120 jest większe od 100 i nie przekracza 160).
Wynik
W przecięciu: wiersz R=3000 + kolumna na szlaku + przedział 100<v≤160 otrzymujemy 110 mm.
Dlaczego pozostałe odpowiedzi są błędne?
- 100 mm – to wartość "podobna" i może wynikać z odczytu z innego wiersza (inny promień) lub z pomylenia sekcji tabeli. Nie odpowiada komórce dla R=3000 i v=120 na szlaku.
- 90 mm – typowy błąd to wejście w niewłaściwy zakres prędkości lub odczyt z innej części tabeli (np. inne warunki/sekcja). Dla wskazanych parametrów nie jest to wartość z właściwej komórki.
- 170 mm – to wartość znacząco większa, charakterystyczna raczej dla wyższych prędkości (kolumna v>160) albo innych warunków doboru. Dla v=120 km/h nie wybiera się przedziału v>160.
Wskazówka egzaminacyjna: zawsze czytaj nagłówki tabeli od góry do dołu: warunek/sekcja → lokalizacja toru → przedział prędkości. Najczęstsze pomyłki biorą się z pominięcia słowa "na szlaku" lub z przeoczenia znaków nierówności w przedziałach prędkości.
