KWALIFIKACJA ELE11 - STYCZEŃ 2024

Wyjaśnienie poprawnej odpowiedzi:

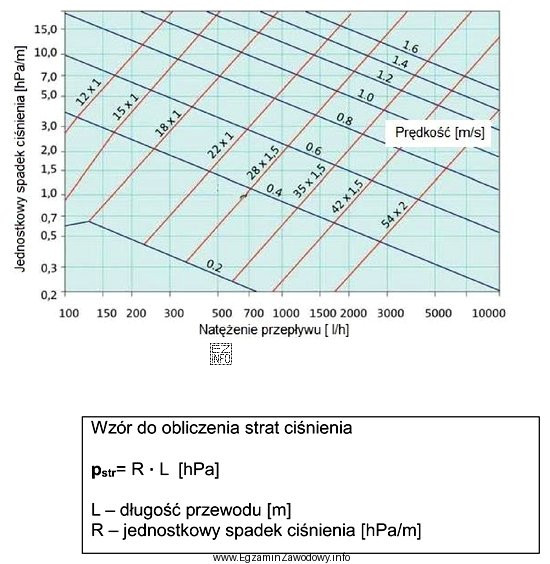

Aby obliczyć stratę ciśnienia w przewodzie słonecznej instalacji grzewczej, należy najpierw przekształcić strumień objętości czynnika solarnego z dm³/min na l/h, co daje 300 l/h. Następnie, korzystając z nomogramu, odczytujemy jednostkowy spadek ciśnienia dla przewodu o średnicy 22 x 1 mm i natężeniu przepływu 300 l/h, który wynosi 0,7 hPa/m. Na koniec, mnożąc jednostkowy spadek ciśnienia przez długość przewodu (10 m), otrzymujemy całkowitą stratę ciśnienia równą 7 hPa.
