KWALIFIKACJA ELE2 - CZERWIEC 2023 (test 2)



PYTANIE NR 40.

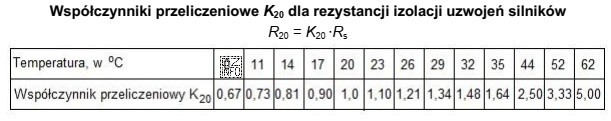

Korzystając z podanego wzoru i tabeli wyznacz wartość rezystancji izolacji uzwojeń silnika w temperaturze
20 oC, jeżeli rezystancja izolacji uzwojeń tego silnika zmierzona w temperaturze 23 oC wyniosła 6,8 MΩ.
Korzystając z podanego wzoru i tabeli wyznacz wartość rezystancji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna odpowiedź to 6,18 MΩ.
Rezystancję izolacji w temperaturze 20°C obliczamy dzieląc zmierzoną rezystancję w 23°C przez współczynnik K20 dla 23°C (1,1):
6,8 MΩ / 1,1 = 6,18 MΩ
