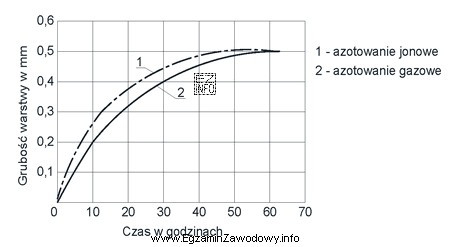

W zadaniach opartych na wykresie kluczowe jest poprawne odczytanie zależności między dwiema wielkościami: czasem azotowania gazowego oraz uzyskaną grubością warstwy. Pytanie wymaga wskazania minimalnego czasu, który jest potrzebny, aby osiągnąć grubość 200 µm.
Poprawna procedura odczytu jest następująca:
- Najpierw odnajdź na osi grubości wartość 200 µm.
- Poprowadź myślowo linię poziomą do miejsca, w którym przecina ona krzywą (lub krzywe) na wykresie.
- Z punktu przecięcia zejdź pionowo na oś czasu i odczytaj wartość czasu.
Zgodnie z wykresem, dla grubości warstwy 200 µm odczytany czas wynosi 10 godz., więc jest to odpowiedź właściwa.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "1 godz." oraz "2 godz." to zbyt krótki czas: na wykresie dla takich czasów grubość warstwy jest mniejsza niż 200 µm, więc warunek zadania nie zostałby spełniony.
- "20 godz." może prowadzić do uzyskania grubości co najmniej 200 µm, ale pytanie wymaga czasu minimalnego. Jeśli z wykresu wynika, że 200 µm uzyskuje się już po 10 godzinach, to 20 godzin nie jest minimalne.
Wskazówka egzaminacyjna: zawsze zwracaj uwagę na słowo minimalny i pilnuj, by odczyt wykonywać z właściwej osi oraz w odpowiednich jednostkach (µm dla grubości i godziny dla czasu).
