W tym typie zadania kryterium jest proste: trzeba dobrać minimalny przekrój przewodu tak, aby jego obciążalność długotrwała (dopuszczalny prąd ciągły) była co najmniej równa przewidywanemu prądowi obciążenia instalacji. W treści podano kontekst, który decyduje o tym, jakiej kolumny/wiersza tabeli należy użyć: instalacja trójfazowa, przewód YDY, ułożenie w rurze instalacyjnej na ścianie drewnianej, czyli metoda B2.
Postępowanie:

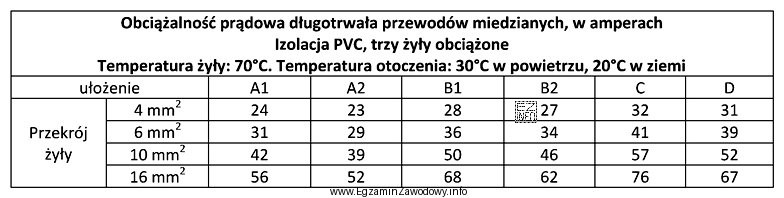

- Odczytaj z tabeli obciążalności wartość dopuszczalnego prądu dla przewodów YDY w sposobie ułożenia B2 (zgodnie z tabelą pokazaną w zadaniu).
- Porównaj tę wartość z prądem obciążenia Ib = 36 A.
- Wybierz najmniejszy przekrój, dla którego obciążalność z tabeli spełnia warunek: Iz ≥ Ib.
Odpowiedź "10 mm2" jest poprawna, bo jest pierwszą (najmniejszą) z podanych wartości, która w tej metodzie ułożenia spełnia warunek prądowy dla 36 A.
Dlaczego pozostałe propozycje są błędne:
- "4 mm2" – typowo ma zbyt małą obciążalność długotrwałą w porównaniu z 36 A w warunkach ograniczonego chłodzenia (rura na podłożu palnym), więc nie spełnia warunku Iz ≥ Ib.
- "6 mm2" – bywa wystarczające w niektórych sposobach ułożenia lub przy innych założeniach, ale w zadanym układzie (B2) według tabeli jest niewystarczające dla 36 A, więc wybór wynika zwykle z pomylenia metody ułożenia albo z pamięciowych "regułek".
- "16 mm2" – nawet jeśli spełnia warunek prądowy, to nie jest odpowiedzią na pytanie, bo zadanie wymaga minimalnego przekroju.
Wskazówka egzaminacyjna: w zadaniach tabelarycznych zawsze szukaj słowa "minimalny" i upewnij się, że korzystasz z właściwej części tabeli (metoda ułożenia, rodzaj przewodu, liczba żył obciążonych, ewentualne współczynniki korekcyjne, jeśli są podane).
