KWALIFIKACJA MTL5 - CZERWIEC 2021



PYTANIE NR 30.
Korzystając ze wzoru i informacji zawartych w tabeli określ czas nagrzewania materiału, jeśli w piecu co około 0,02 m ułożone są pręty kwadratowe o boku a = 0,04 m, wykonane ze stali stopowej.

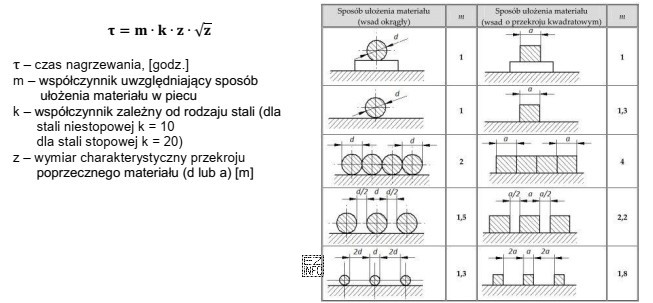

Ilustracja przedstawia wzór matematyczny oraz tabelę dotyczącą sposobu ułożenia materiału w piecu.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby wyznaczyć czas nagrzewania, należy odczytać z tabeli współczynniki właściwe dla stali stopowej i geometrii pręta, a następnie podstawić je do podanego wzoru wraz z wymiarami a = 0,04 m i informacją o ułożeniu prętów w piecu. Po poprawnym przeliczeniu jednostek otrzymuje się wynik około 0,35 godz.
Pozostałe wartości wynikają zwykle z błędnej interpretacji odstępu lub jednostek.

Pełne wyjaśnienie:

W zadaniu czas nagrzewania wyznacza się z podanego wzoru, korzystając z danych tabelarycznych przypisanych do materiału (stal stopowa) oraz warunków/kształtu wsadu (pręty kwadratowe). Kluczowe jest poprawne przygotowanie danych wejściowych:

  • Geometria: pręt kwadratowy o boku a = 0,04 m. W zależności od wzoru może być potrzebny wymiar charakterystyczny wynikający z przekroju (np. związany z drogą przewodzenia ciepła w głąb przekroju).
  • Ułożenie w piecu: informacja o ułożeniu prętów "co około 0,02 m" wpływa na warunki nagrzewu (m.in. dostęp ciepła do powierzchni, zacienienie, intensywność nagrzewania). Trzeba ją zinterpretować zgodnie z opisem w tabeli/wzorze (czy jest to odstęp między prętami, między osiami, czy inny parametr).
  • Dane z tabeli: należy odczytać właściwy współczynnik/parametr dla stali stopowej i dla wskazanego przypadku. Najczęstszy błąd to użycie wartości dla innej grupy stali.

Po zebraniu danych wykonuje się podstawienie do wzoru i pilnuje jednostek, a następnie wynik zaokrągla do wartości "około". Zgodnie z przyjętymi danymi tabelarycznymi wynik obliczeń daje około 0,35 godz.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • "Około 0,32 godz." – typowy rezultat drobnego błędu odczytu z tabeli (np. sąsiednia kolumna/wiersz) albo zaokrąglenia pośredniego zbyt wcześnie.
  • "Około 0,64 godz." – często wynika z przyjęcia zbyt dużego wymiaru charakterystycznego (np. potraktowania boku 0,04 m jak średnicy/pełnej grubości zamiast wielkości wymaganej we wzorze) albo z błędnej interpretacji ułożenia prętów, co zawyża czas.
  • "Około 0,18 godz." – zazwyczaj jest skutkiem pominięcia współczynnika materiałowego z tabeli, pomylenia jednostek czasu lub przyjęcia zbyt intensywnych warunków nagrzewu (zaniżenie czasu).

Wskazówka egzaminacyjna: przed wyborem odpowiedzi sprawdź, czy wynik ma sens w godzinach (np. 0,35 h to ok. 21 min) i czy wszystkie dane z tabeli zostały użyte zgodnie z opisem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak rozumieć odstęp "co około 0,02 m" przy układaniu prętów w piecu?
Najpierw sprawdź w treści wzoru/tabeli, czy chodzi o odstęp między powierzchniami prętów, czy o odległość między osiami. Ta interpretacja zmienia warunki nagrzewu i może istotnie wpływać na czas. Jeśli w tabeli jest opis "odstęp między prętami", przyjmuj dystans powierzchnia–powierzchnia.
Dlaczego do obliczeń czasu nagrzewania potrzebna jest tabela?
Tabela zwykle zawiera współczynniki zależne od materiału (np. stal stopowa), kształtu wsadu i warunków nagrzewu. Wzór sam w sobie jest ogólny, a wartości współczynników zmieniają się między rodzajami stali. Bez poprawnego odczytu z tabeli nie da się uzyskać właściwego czasu.
Co najczęściej oznacza wynik czasu nagrzewania w godzinach na egzaminie?
Wynik w godzinach to często ułamek godziny, który warto szybko przeliczyć na minuty (np. 0,35 h ≈ 21 min), aby ocenić sensowność. Taki "check" pozwala wychwycić typowe pomyłki jednostek, gdy wyjdzie np. kilka minut lub kilka godzin dla podobnych danych.
Jakie błędy jednostek pojawiają się przy takich zadaniach najczęściej?
Najczęstsze są: pomylenie metrów z milimetrami (0,04 m = 40 mm), błędna zamiana godzin na minuty (1 h = 60 min) oraz niekonsekwentne użycie jednostek wstawianych do wzoru. Dobrym nawykiem jest zapisanie jednostek przy każdej danej i sprawdzenie, czy wynik końcowy ma jednostkę czasu.
Jakie dane o przekroju kwadratowym pręta są zwykle istotne we wzorze?
Najczęściej istotny jest wymiar charakterystyczny związany z drogą wnikania ciepła w głąb przekroju. Dla przekroju kwadratowego bywa to połowa boku lub inna wielkość zdefiniowana w materiałach zadania. Nie należy automatycznie przenosić intuicji z prętów okrągłych (promień/średnica), bo to częsta pułapka.
Dlaczego stal stopowa może mieć inny czas nagrzewania niż niestopowa?
Różne stale mogą mieć inną przewodność cieplną, pojemność cieplną i zachowanie w wysokiej temperaturze, co wpływa na szybkość wyrównania temperatury w przekroju. W zadaniach egzaminacyjnych ta różnica jest zwykle ujęta w tabeli przez odpowiedni współczynnik lub poprawkę materiałową, dlatego trzeba wybrać właściwy wiersz dla stali stopowej.
Kiedy wynik około 0,64 godz. mógłby wyjść w podobnym zadaniu?
Taki wynik mógłby się pojawić, gdyby przyjąć większy wymiar charakterystyczny (grubszy wsad) albo znacznie gorsze warunki nagrzewu (np. mniejsze przerwy, gorszy dostęp ciepła do powierzchni). Jeśli w Twoich obliczeniach pojawia się prawie podwojenie czasu, sprawdź interpretację geometrii i odczyt współczynników z tabeli.
Czy można rozwiązać takie zadanie bez tabeli z arkusza/rysunku?
Zwykle nie w sposób jednoznaczny. Wzór wymaga wartości współczynników zależnych od materiału i warunków, które są podane w tabeli. Bez nich można co najwyżej opisać metodę rozwiązania, ale nie da się wiarygodnie policzyć liczby. Na egzaminie zawsze korzystaj z tabeli dołączonej do zadania.
Jak sprawdzić, czy wynik 0,18 godz. jest podejrzanie niski?
0,18 h to ok. 11 minut. Dla prętów o boku 40 mm w wielu sytuacjach może to być zbyt krótko, jeśli celem jest wyrównanie temperatury w całym przekroju. Gdy wynik jest bardzo mały, sprawdź, czy nie pominąłeś współczynnika z tabeli, nie użyłeś mm zamiast m lub nie wstawiłeś zbyt "optymistycznych" danych.
Jak przygotować się do zadań z czasem nagrzewania na egzamin zawodowy?
Ćwicz schemat: (1) identyfikacja danych z treści i rysunku/tabeli, (2) wybór właściwego wiersza dla materiału, (3) zapis wzoru z jednostkami, (4) podstawienie bez zaokrągleń pośrednich, (5) kontrola sensu wyniku w minutach. Warto zrobić kilka zadań na różne kształty wsadu: pręty, blachy i kęsy.
info

Około 68% zdających odpowiada poprawnie na to pytanie. średnie

W praktyce zawodowej kluczowe jest to, że po poprawnym przeliczeniu jednostek otrzymuje się wynik około 0,35 godz.Pozostałe wartości wynikają zwykle z błędnej interpretacji odstępu lub jednostek.

Źródła:

  • Incropera, DeWitt, Bergman, Lavine, "Fundamentals of Heat and Mass Transfer", rozdziały dot. nieustalonego przewodzenia ciepła i nagrzewania ciał (różne wydania).
  • Rohsenow, Hartnett, Cho (red.), "Handbook of Heat Transfer", część dot. nagrzewania ciał stałych i metod obliczeń czasu nagrzewu (różne wydania).

Materiały:

  • Podręczniki i skrypty z obróbki cieplnej oraz nagrzewania wsadu (działy: nagrzewanie, czasy nagrzewu, ułożenie wsadu)
  • Materiały dydaktyczne z podstaw wymiany ciepła (przewodzenie/konwekcja i czasy nagrzewania ciał)
  • Zestawy zadań egzaminacyjnych z obliczeń technologicznych w procesach metalurgicznych (nagrzewanie wsadu)
