KWALIFIKACJA MTL5 - CZERWIEC 2021



PYTANIE NR 35.
Na podstawie informacji zawartych w tabeli dobierz temperaturę hartowania kół zębatych ze stali 16MnCr5, jeżeli proces należy prowadzić w temperaturze o 20°C wyższej niż minimalna temperatura hartowania rdzenia podana w normie.

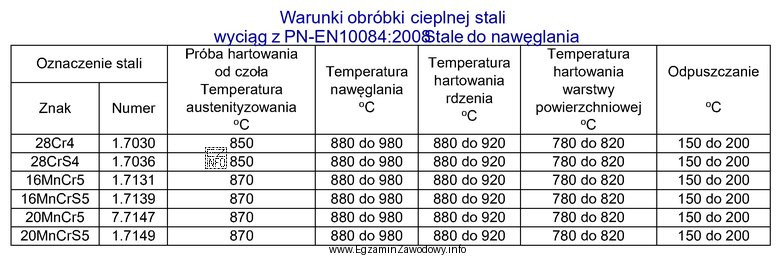

Ilustracja przedstawia tabelę z warunkami obróbki cieplnej stali, wyciąg z normy PN-EN10084:2008 dotyczącej stali do
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby dobrać temperaturę procesu, należy z tabeli odczytać minimalną temperaturę hartowania rdzenia dla danego materiału, a następnie zastosować wymóg technologiczny prowadzenia procesu o 20°C wyżej. Po dodaniu 20°C otrzymuje się wartość wskazaną jako 900°C.

Pełne wyjaśnienie:

W zadaniu sprawdzana jest umiejętność pracy z danymi normowymi/tabelarycznymi oraz wykonania prostej korekty parametru procesu. Kluczowy jest zapis: proces należy prowadzić w temperaturze o 20°C wyższej niż minimalna temperatura hartowania rdzenia podana w normie.

Poprawna procedura jest zawsze taka sama:

  1. Odszukaj w tabeli pozycję dotyczącą danego materiału i warunku (tu: koła zębate ze wskazanej stali).
  2. Odczytaj wartość oznaczoną jako minimalna temperatura hartowania rdzenia (nie średnią i nie zalecaną "typową").
  3. Dodaj 20°C, ponieważ taka korekta została narzucona w treści zadania.
  4. Wynik jest temperaturą prowadzenia procesu.

Odpowiedź "900°C" jest zgodna z opisanym algorytmem: to temperatura po zastosowaniu podwyższenia o 20°C względem wartości minimalnej z tabeli.

Pozostałe propozycje są błędne z typowych powodów:

  • "870°C" odpowiada częstemu błędowi nieuwzględnienia warunku +20°C lub odczytaniu niewłaściwego wiersza/kolumny.
  • "890°C" sugeruje dodanie mniejszej korekty (np. 10°C) albo pomyłkę rachunkową przy szybkim liczeniu.
  • "800°C" jest zbyt niska i zwykle wynika z pomylenia temperatury hartowania z innym etapem obróbki cieplnej lub z odczytu danych dla innej grupy materiałowej.

Wskazówka egzaminacyjna: zawsze podkreśl w treści słowa minimalna oraz o 20°C wyższa i dopiero potem wykonuj obliczenie. To minimalizuje ryzyko pomyłki przy pracy z tabelami.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza "minimalna temperatura hartowania rdzenia" w tabeli?
To najniższa wartość temperatury przewidziana dla austenityzowania/hartowania, która ma zapewnić wymagane właściwości rdzenia elementu. Nie jest to temperatura odpuszczania ani "typowa" wartość procesu; to granica, od której zaczyna się dopuszczalny zakres.
Jak obliczyć temperaturę procesu, gdy trzeba dodać 20°C do wartości minimalnej?
Najpierw odczytaj z tabeli wartość minimalną wskazaną dla rdzenia. Następnie wykonaj proste dodawanie: temperatura procesu = wartość minimalna + 20°C. Dopiero ta suma jest szukaną temperaturą prowadzenia procesu.
Dlaczego w zadaniu każe się prowadzić proces powyżej minimum z normy?
W praktyce technologicznej często stosuje się "zapas" ponad wartość minimalną, aby ograniczyć ryzyko niedogrzania wsadu, nierównomiernego nagrzania lub wahań pomiaru. Zadanie sprawdza, czy umiesz zastosować taki narzucony margines do danych tabelarycznych.
Czy w takim zadaniu trzeba znać normę na pamięć?
Nie. Kluczowa jest umiejętność odczytu właściwej pozycji z tabeli oraz wykonania korekty o wskazaną różnicę temperatur. Zapamiętywanie wartości ma mniejsze znaczenie niż poprawna interpretacja: "minimalna" i "+20°C".
Jakie błędy najczęściej robi się przy doborze temperatury z tabeli?
Najczęstsze pomyłki to: wybór wartości "typowej" zamiast minimalnej, odczyt z niewłaściwej kolumny (np. dla innego elementu), oraz pominięcie warunku korekty +20°C. Częsty jest też błąd rachunkowy przy szybkim dodawaniu.
Kiedy wynik 870°C mógłby wydawać się poprawny?
Taka wartość bywa wybierana, gdy ktoś zatrzyma się na samym odczycie z tabeli i nie zastosuje wymogu prowadzenia procesu powyżej minimum. Może też wynikać z odczytu granicy dolnej, ale bez uwzględnienia narzuconego "zapasu" 20°C.
Dlaczego odpowiedź 890°C może kusić na egzaminie?
To typowy efekt "prawie dobrze": zdający pamięta, że trzeba coś dodać, ale myli wielkość korekty (np. 10°C zamiast 20°C) albo popełnia błąd arytmetyczny pod presją czasu. Pomaga zapisanie działania przed wyborem odpowiedzi.
Czy 800°C może być temperaturą hartowania kół zębatych w ogóle?
W tym typie zadań tak niska wartość zwykle wskazuje na mylenie etapów obróbki cieplnej (np. z odpuszczaniem) albo na odczyt danych dla innego materiału/procesu. Poprawny wybór powinien wynikać z tabeli i wymaganej korekty, nie z intuicji.
Jak najszybciej rozpoznać, że trzeba dodać 20°C, a nie odjąć?
W treści jest jednoznaczny zwrot: "w temperaturze o 20°C wyższej niż minimalna". "Wyższej" oznacza dodawanie. Dobrą praktyką jest zapis: min + 20 na marginesie przed analizą odpowiedzi.
Jak przygotować się do zadań z tabelami w obróbce cieplnej?
Ćwicz pracę z tabelami: lokalizowanie materiału, czytanie nagłówków kolumn i interpretowanie słów typu "minimalna", "zakres", "zalecana". Trenuj też proste korekty (±10°C, ±20°C) oraz kontrolę sensowności wyniku przed zaznaczeniem odpowiedzi.
info

To pytanie poprawnie rozwiązuje 43% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Aby dobrać temperaturę procesu, należy z tabeli odczytać minimalną temperaturę hartowania rdzenia dla danego materiału, a następnie zastosować wymóg technologiczny prowadzenia procesu o 20°C wyżej."

Materiały:

  • Podręczniki z obróbki cieplnej stali (rozdziały: hartowanie, austenityzowanie, odpuszczanie)
  • Materiały dydaktyczne dotyczące stali do nawęglania i elementów zębatych
  • Ćwiczenia z czytania tabel technologicznych i norm zakładowych (karty procesowe)
