KWALIFIKACJA MTL5 - STYCZEŃ 2016



PYTANIE NR 24.
Wykorzystując informacje zawarte w tabeli określ czas nagrzewania do temperatury 1200°C prętów stalowych o średnicy d= 50 mm, jeżeli materiał układany jest w piecu w odstępach równych 25 mm.

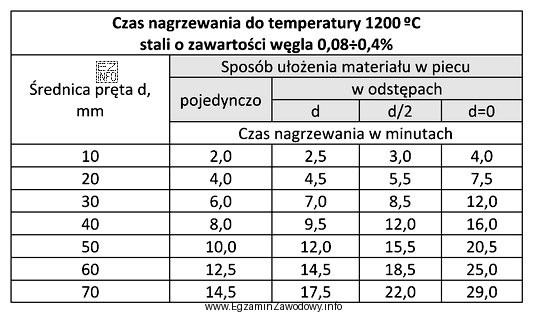

Ilustracja przedstawia tabelę dotyczącą czasu nagrzewania prętów stalowych do temperatury 1200°C w zależności od średnicy
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wartość czasu nagrzewania należy odczytać bezpośrednio z tabeli dla zadanych parametrów wsadu.
Wybiera się pozycję odpowiadającą prętom stalowym o średnicy 50 mm oraz ułożeniu w piecu z odstępami 25 mm, a następnie odczytuje czas dojścia do 1200°C. Odczyt daje 15,5 min.

Pełne wyjaśnienie:

W tym zadaniu kluczowe jest poprawne odczytanie danych z tabeli technologicznej, a nie wykonywanie obliczeń. Tabele nagrzewania wsadu uwzględniają m.in. wymiar charakterystyczny (tu: średnicę pręta) oraz warunki ułożenia (tu: odstępy między prętami), ponieważ oba czynniki wpływają na szybkość wymiany ciepła.

Jak dojść do wyniku:

  • Najpierw identyfikuje się w tabeli część dotyczącą nagrzewania prętów stalowych do 1200°C.
  • Następnie wybiera się pozycję (wiersz/kolumnę) dla średnicy d = 50 mm.
  • Kolejny krok to uwzględnienie sposobu ułożenia wsadu: materiał jest układany w piecu w odstępach 25 mm, więc należy wybrać dokładnie tę kolumnę/sekcję tabeli (a nie np. dla innego odstępu).
  • Z przecięcia odpowiednich danych odczytuje się czas nagrzewania: 15,5 min.

Dlaczego pozostałe odpowiedzi są nieprawidłowe:

  • 20,5 min zwykle odpowiada innym warunkom (np. większemu przekrojowi, mniejszym odstępom lub innemu wariantowi tabeli) i wynika z odczytu dla niewłaściwej kombinacji parametrów.
  • 12,0 min jest typowym błędem wynikającym z pomylenia średnicy lub odczytu z sekcji tabeli dla innych warunków nagrzewania; taki czas byłby możliwy przy korzystniejszych warunkach wymiany ciepła lub mniejszym wymiarze.
  • 10,0 min to wynik "zaniżony" – często wybierany intuicyjnie bez weryfikacji w tabeli; przy średnicy 50 mm i zadanych odstępach tabela wskazuje większą wartość.

Wskazówka egzaminacyjna: przy zadaniach "z tabeli" zawsze sprawdź dwa razy, czy czytasz poprawną temperaturę docelową oraz czy nie pomyliłeś jednostek i nagłówków kolumn (odstęp, średnica, wariant ułożenia).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak odczytać czas nagrzewania prętów stalowych z tabeli technologicznej?
Znajdź w tabeli sekcję dla temperatury docelowej (tu 1200°C), potem wybierz pozycję dla średnicy pręta (d=50 mm) i warunków ułożenia (odstęp 25 mm). Wartość na przecięciu tych danych jest szukanym czasem. Nie podstawiasz do wzoru, tylko czytasz właściwą komórkę.
Dlaczego odstępy między prętami w piecu wpływają na czas nagrzewania?
Odstępy zmieniają warunki wymiany ciepła: przy większych przerwach gorące gazy i promieniowanie lepiej "docierają" do powierzchni wsadu, a ciepło łatwiej opływa pręty. Przy zbyt ciasnym ułożeniu elementy zasłaniają się wzajemnie, co może wydłużać czas dojścia do wymaganej temperatury.
Co oznacza temperatura 1200°C w kontekście nagrzewania wsadu stalowego?
To temperatura docelowa nagrzania materiału przed dalszym etapem procesu (np. obróbką plastyczną na gorąco). W tabelach technologicznych czas jest zwykle podany jako czas potrzebny, aby wsad osiągnął zadaną temperaturę w typowych warunkach pieca i ułożenia, a nie tylko temperatura atmosfery w piecu.
Jakie błędy najczęściej popełnia się przy czytaniu tabel czasu nagrzewania?
Najczęstsze pomyłki to: odczyt z niewłaściwej temperatury docelowej, pomylenie średnicy z promieniem, wybranie kolumny dla innego odstępu ułożenia, a także przeoczenie, że tabela dotyczy konkretnego typu pieca lub sposobu załadunku. Pomaga zaznaczenie palcem nagłówków wierszy i kolumn.
Czy w tym typie zadania trzeba wykonywać obliczenia, czy tylko odczyt z tabeli?
Zwykle jest to zadanie na odczyt z tabeli, ewentualnie z prostą interpolacją, jeśli wartość leży między podanymi punktami. Jeśli w poleceniu nie ma informacji o interpolacji, należy przyjąć bezpośredni odczyt dla wskazanej średnicy i odstępu, zgodnie z układem tabeli.
Jaką rolę ma średnica pręta w czasie nagrzewania do 1200°C?
Średnica wpływa na drogę przewodzenia ciepła do środka pręta. Im większa średnica, tym dłużej trwa wyrównanie temperatury w przekroju i osiągnięcie wymaganej temperatury w rdzeniu. Dlatego tabele technologiczne zazwyczaj pokazują rosnący czas nagrzewania wraz ze wzrostem średnicy wsadu.
Kiedy stosuje się tabele nagrzewania zamiast modeli obliczeniowych?
Tabele są użyteczne w praktyce produkcyjnej, gdy potrzebne są szybkie, powtarzalne nastawy dla typowych wymiarów wsadu i standardowych warunków pracy pieca. Modele obliczeniowe stosuje się, gdy zmienia się geometria, gatunek materiału, układ pieca lub wymagania jakościowe i trzeba dokładniej przewidzieć rozkład temperatury.
Dlaczego różne tabele mogą podawać różne czasy nagrzewania dla tych samych wymiarów?
Różnice wynikają z założeń: rodzaju pieca, intensywności grzania, warunków konwekcji i promieniowania, sposobu załadunku, a czasem także gatunku stali i wymaganej jednorodności nagrzania. Dlatego na egzaminie zawsze trzeba korzystać z tabeli dołączonej do zadania, a nie z wartości "z pamięci".
Jak sprawdzić, czy wybrana komórka tabeli odpowiada właściwemu odstępowi 25 mm?
Upewnij się, że nagłówek kolumny/wiersza ma dokładnie wartość 25 mm (a nie np. 20 mm lub 30 mm) i że jednostka to milimetry. Jeśli tabela ma kilka części (np. różne sposoby ułożenia), sprawdź też opis sekcji. Dopiero potem odczytuj liczbę w przecięciu z d=50 mm.
Jak przygotować się do zadań z nagrzewania wsadu na egzaminie zawodowym?
Ćwicz odczyt z tabel i wykresów: wybieranie poprawnej sekcji, wiersza i kolumny oraz szybkie kontrolowanie jednostek. Warto też rozumieć trendy: większa średnica zwykle wydłuża czas, a korzystniejsze ułożenie (lepszy dostęp ciepła) zwykle go skraca. To pomaga wychwycić ewidentnie nierealny wynik.
info

Około 27% zdających odpowiada poprawnie na to pytanie. bardzo trudne
