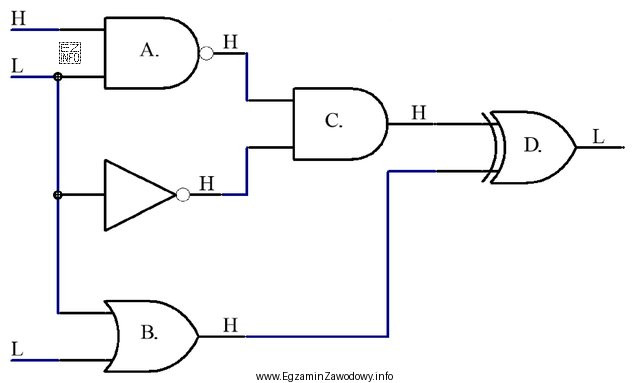

Aby znaleźć uszkodzoną bramkę, porównuje się działanie każdej bramki z jej tablicą prawdy, korzystając z oznaczonych na schemacie stanów wejść (H=1, L=0) oraz podpisanych stanów na wyjściach.
- NAND: daje stan niski tylko wtedy, gdy wszystkie wejścia są wysokie. Dla wejść H oraz L oczekiwane wyjście to H, co zgadza się z oznaczeniem na wyjściu — ta bramka działa poprawnie.
- OR: daje stan wysoki, gdy przynajmniej jedno wejście jest wysokie. Dla wejść L oraz L oczekiwane wyjście to L. Jeśli na schemacie podano H na wyjściu, oznacza to sprzeczność z tablicą prawdy, czyli usterkę tej bramki.
- NOT (inwerter): neguje stan. Dla wejścia L oczekiwane wyjście to H, co jest zgodne z oznaczeniem — element sprawny.
- AND: daje H tylko wtedy, gdy wszystkie wejścia są H. Skoro na wejściach są H i H, wyjście H jest prawidłowe — brak usterki.
- XOR: daje H, gdy wejścia są różne, a L, gdy są takie same. Dla H i H wynik powinien być L i taki jest na wyjściu — bramka działa poprawnie.
Wniosek: jedyną bramką, której "rzeczywiste" wyjście nie pasuje do definicji funkcji logicznej dla podanych wejść, jest bramka OR. Typowe pomyłki na egzaminie to mylenie OR z XOR oraz nieuwzględnienie, że OR przy L,L nie może dać H.
