KWALIFIKACJA INF2 - CZERWIEC 2016 (test 2)

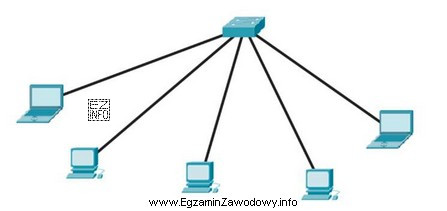

Topologia fizyczna opisuje rzeczywisty układ połączeń (okablowania/łączy) między urządzeniami. W topologii gwiazdy każdy komputer (węzeł) jest połączony osobnym przewodem z jednym punktem centralnym, którym w praktyce jest najczęściej przełącznik (rzadziej koncentrator). Na rysunku rozpoznaje się ją po tym, że połączenia "rozchodzą się" promieniście od środka.

Dlaczego odpowiedź "Gwiazdy." jest poprawna:

• Wszystkie węzły mają połączenia prowadzące do jednego wspólnego elementu.
• Nie widać jednego wspólnego przewodu, do którego wpinają się kolejne urządzenia (to cecha magistrali).
• Nie ma zamkniętej pętli łączącej węzły jeden po drugim (to cecha pierścienia).
• Nie występują połączenia "każdy z każdym" (to cecha pełnej siatki).

Dlaczego pozostałe odpowiedzi są niepoprawne:

• "Magistrali." – w tej topologii urządzenia są dołączane do wspólnego medium (jednej "szyny"). Uszkodzenie głównego przewodu zwykle wpływa na całość segmentu.
• "Pełnej siatki." – pełna siatka oznacza, że każdy węzeł ma bezpośrednie połączenie z każdym innym. Na schemacie byłoby widać bardzo dużo łączy (gęsta sieć połączeń).
• "Podwójnego pierścienia." – wymaga dwóch niezależnych pętli (często dla redundancji), czyli układu zamkniętego w koło, a nie połączeń zbiegających się do jednego punktu.

Wskazówka egzaminacyjna: najpierw policz, czy istnieje jeden punkt centralny. Jeśli tak i wszystkie łącza idą do niego, najczęściej jest to gwiazda. Jeśli widzisz pętlę – pierścień; jeśli jedną linię – magistrala; jeśli "każdy z każdym" – siatka.
