KWALIFIKACJA ELM6 - STYCZEŃ 2019



PYTANIE NR 29.

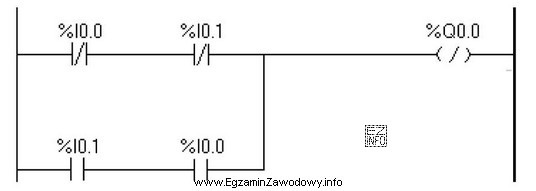

Którą funkcję logiczną na operandach %I0.0 i %I0.1 realizuje program przedstawiony na rysunku?
Którą funkcję logiczną na operandach %I0.0 i %I0.1 realizuje
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat realizuje funkcję XNOR, ponieważ wyjście %Q0.0 jest aktywowane tylko wtedy, gdy oba wejścia (%I0.0 i %I0.1) są w tym samym stanie logicznym.
