KWALIFIKACJA ELM6 - STYCZEŃ 2023 (test 3)

Wyjaśnienie poprawnej odpowiedzi:

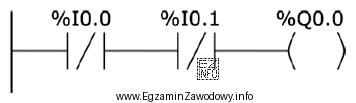

Fragment programu przedstawiony na rysunku składa się z dwóch wejść (%I0.0 i %I0.1) oraz jednego wyjścia (%Q0.0). Symbole na schemacie wskazują na użycie bramek logicznych. Linie połączone z wejściami przechodzą przez symbol "/", który oznacza negację, a następnie są połączone w strukturę przypominającą bramkę OR (symbol ">"). Całość kończy się kolejnym symbolem "/", co sugeruje negację wyniku OR. Struktura ta odpowiada funkcji logicznej NOR, która jest negacją wyniku operacji OR na wejściach.
