KWALIFIKACJA BUD19 - CZERWIEC 2020



PYTANIE NR 33.

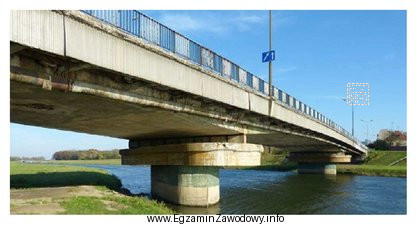

Która metoda pomiaru przemieszczeń poziomych będzie odpowiednia do pomiaru przemieszczeń obiektu przedstawionego na fotografii?
Ilustracja przedstawia most drogowy nad rzeką, co jest związane z kontekstem egzaminu z kwalifikacji zawodowej dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Metoda stałej prostej jest właściwa, gdy przemieszczenia poziome wyznacza się względem stabilnej linii odniesienia opartej na punktach bazowych. Pozwala ocenić odchylenie punktów obiektu od tej linii w kolejnych epokach. Pozostałe metody wymagają innej geometrii obserwacji (rzutowanie, pomiary kątowo‑długościowe, stanowiska dookólne).

Pełne wyjaśnienie:

W pomiarach przemieszczeń poziomych kluczowe jest dopasowanie metody do geometrii obiektu i do tego, jakie mamy możliwości założenia punktów odniesienia oraz stanowisk pomiarowych. Odpowiedź "Stałej prostej" jest właściwa wtedy, gdy:

  • można wyznaczyć i utrzymać w czasie stabilną linię bazową (stałą prostą) opartą na punktach odniesienia poza strefą deformacji,
  • przemieszczenia punktów obiektu są oceniane jako odchylenia od tej prostej w kolejnych epokach pomiaru,
  • obiekt ma charakter, w którym porównanie do linii odniesienia jest naturalne (np. elementy o przebiegu zbliżonym do liniowego lub takie, gdzie kontroluje się przesuw w planie względem kierunku).

Dlaczego pozostałe odpowiedzi nie pasują jako najlepszy wybór w typowym zastosowaniu tej sytuacji?

  • "Bezpośredniego rzutowania" wymaga takiego ustawienia i zorganizowania obserwacji, aby sensownie rzutować punkty na przyjętą oś/kierunek lub płaszczyznę odniesienia. Nie zawsze jest to możliwe i często bywa mniej uniwersalne, gdy kluczowe jest porównanie do stałej linii bazowej wyznaczonej z punktów stabilnych.
  • "Trygonometryczna" opiera się na pomiarach kątów i odległości (zwykle tachimetrem) i obliczeniowym wyznaczeniu współrzędnych/zmian. Może służyć do wyznaczania przemieszczeń, ale jest to raczej sposób pozyskania danych niż klasyczny schemat obserwacji "względem stałej prostej" dla obiektów, gdzie kontroluje się odchyłki od linii.
  • "Obserwacji kierunków obwodowych" (dookólnych) wymaga specyficznej organizacji pomiaru z odpowiednimi stanowiskami i widocznością w wielu kierunkach. Tę metodę dobiera się, gdy potrzebna jest obserwacja w układzie kierunków otaczających punkt/obiekt; nie zawsze jest to zasadne przy obiektach, dla których naturalnym odniesieniem jest prosta bazowa.

Na egzaminie warto zapamiętać prostą regułę: najpierw ustal, czy zadanie opisuje odniesienie do linii bazowej, do rzutowania na kierunek, do obliczeń z kątów i odległości, czy do układu kierunków dookólnych. Dopiero potem wybierz metodę.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest metoda stałej prostej w pomiarach przemieszczeń?
To metoda obserwacji, w której przemieszczenia poziome punktów obiektu ocenia się względem stałej linii odniesienia (prostej) wyznaczonej z punktów bazowych poza strefą odkształceń. Porównuje się odchylenia punktów od tej prostej w kolejnych epokach pomiaru.
Jakie warunki muszą być spełnione, aby zastosować metodę stałej prostej?
Trzeba mieć możliwość założenia stabilnych punktów odniesienia oraz wyznaczenia z nich prostej, która nie zmienia się w czasie. Potrzebna jest też widoczność i dostęp pomiarowy do punktów kontrolnych na obiekcie, by porównywać ich położenie względem tej linii.
Dlaczego metoda stałej prostej nadaje się do przemieszczeń poziomych?
Ponieważ przemieszczenia poziome można opisać jako zmianę odchyłki w planie względem przyjętego kierunku odniesienia. Stała prosta porządkuje obserwacje: w każdej epoce mierzy się położenie punktów i sprawdza, czy "odsunęły się" od tej samej linii bazowej.
Co oznacza "epoka pomiaru" w obserwacjach przemieszczeń?
Epoka pomiaru to konkretny termin/seria obserwacji wykonana tym samym schematem (te same punkty, podobne warunki) w określonym czasie. Porównując wyniki z różnych epok, wyznacza się przemieszczenia i ocenia, czy obiekt zachowuje stabilność w czasie.
Jakie są typowe błędy przy doborze metody pomiaru przemieszczeń?
Najczęściej: dobór metody "na pamięć" bez analizy geometrii, pomijanie konieczności stabilnych punktów odniesienia, mylenie metody obserwacji z techniką pomiaru (np. "trygonometryczna" jako uniwersalna), oraz nieuwzględnianie ograniczeń widoczności i dostępu do punktów na obiekcie.
Czy metoda trygonometryczna zawsze jest najlepsza do przemieszczeń poziomych?
Nie. Pomiar trygonometryczny (kąty i odległości) jest bardzo użyteczny, ale nie zawsze jest najlepszym schematem obserwacji. Jeśli zadanie wymaga kontroli odchyłek względem linii bazowej, to metoda stałej prostej lepiej opisuje istotę porównania między epokami.
Kiedy stosuje się obserwację kierunków obwodowych?
Stosuje się ją, gdy organizacja pomiaru opiera się na wielu kierunkach obserwowanych z odpowiednich stanowisk (często "dookoła" punktu/obiektu) i gdy taka geometria poprawia kontrolę zmian położenia. Wymaga jednak właściwych warunków terenowych i widoczności kierunków.
Jak odróżnić metodę rzutowania od metody stałej prostej na egzaminie?
Szukaj w treści kluczowego odniesienia: jeśli jest mowa o linii bazowej wyznaczonej z punktów stabilnych i o odchyłkach punktów od tej linii w czasie, pasuje metoda stałej prostej. Jeśli nacisk jest na rzuty punktów na kierunek/oś, chodzi o rzutowanie.
Jakie instrumenty geodezyjne mogą być użyte do takiego pomiaru przemieszczeń?
W praktyce wykorzystuje się m.in. tachimetr/total station, czasem techniki GNSS (jeśli spełniona jest wymagana dokładność i warunki obserwacji), a także dodatkowe elementy stabilizacji punktów. Dobór instrumentu zależy od dokładności, dostępności stanowisk oraz tego, czy mierzysz odchyłki względem linii bazowej.
Jak przygotować się do zadań o przemieszczeniach na egzaminie BUD.18?
Ucz się przez mapowanie: metoda → wymagana geometria → typ obiektu → ograniczenia terenowe. Przerób zadania, w których trzeba dobrać metodę do sytuacji, i ćwicz uzasadnienie jednym zdaniem. Zwracaj uwagę na słowa: linia bazowa, rzut, kierunki dookólne, epoka pomiaru.
info

To pytanie poprawnie rozwiązuje 26% zdających egzamin. bardzo trudne

Według specjalistów z branży: "Metoda stałej prostej jest właściwa, gdy przemieszczenia poziome wyznacza się względem stabilnej linii odniesienia opartej na punktach bazowych."

Materiały:

  • Skrypt/rozdział z geodezji inżynieryjnej o metodach obserwacji przemieszczeń i odkształceń
  • Zestawy zadań egzaminacyjnych dotyczących doboru metody pomiaru do obiektu
  • Notatki z zajęć o osnowach realizacyjnych i kontrolnych oraz o punktach odniesienia
