KWALIFIKACJA CES2 - CZERWIEC 2021



PYTANIE NR 26.

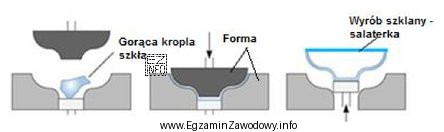

Którą metodę mechanicznego formowania salaterki przedstawiono na rysunku?
Ilustracja przedstawia proces mechanicznego formowania salaterki metodą wytłaczania, co jest związane z kwalifikacją
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wytłaczanie polega na mechanicznym kształtowaniu masy przez jej przepychanie przez narzędzie formujące (np. kanał/otwór matrycy), co na rysunkach zwykle widać jako wymuszony przepływ i nadawanie profilu.
Pozostałe metody mają inne cechy: walcowanie – między walcami, ciągnienie – przez wyciąganie, odlewanie – przez zalewanie formy.

Pełne wyjaśnienie:

W zadaniu trzeba rozpoznać metodę mechanicznego formowania przedstawioną na rysunku. Poprawna odpowiedź to "Wytłaczania.", ponieważ wytłaczanie (ekstruzja) polega na wymuszonym przemieszczeniu materiału przez narzędzie formujące, tak aby uzyskać pożądany kształt. Na schematach procesu typowo rozpoznaje się je po kierunkowym przepływie materiału, działaniu elementu dociskającego oraz wyraźnym "przejściu" przez część formującą.

Dlaczego pozostałe odpowiedzi są niepoprawne?

  • "Walcowania." – walcowanie rozpoznaje się po pracy dwóch (lub więcej) walców i spłaszczaniu/kształtowaniu w szczelinie walcowniczej. Jeśli na rysunku nie ma pary walców oraz charakterystycznego przejścia przez szczelinę, nie jest to walcowanie.
  • "Ciągnienia." – ciągnienie polega na wyciąganiu (ciągnięciu) materiału, zwykle z widocznym kierunkiem wyciągania i elementem odbierającym/ciągnącym. Jeżeli kluczowym mechanizmem jest docisk i przepychanie przez narzędzie, a nie wyciąganie, odpowiedź "ciągnienia" będzie błędna.
  • "Odlewania." – odlewanie polega na wypełnianiu formy ciekłym materiałem (zalewaniu). Na schematach dominują cechy "lania" do wnęki formy, a nie przepływ wymuszony przez matrycę. W zadaniach egzaminacyjnych częsty błąd to uznanie, że obecność formy automatycznie oznacza odlewanie, co nie jest prawdą.

Wskazówka egzaminacyjna: przed wyborem odpowiedzi nazwij w myślach mechanizm kształtowania (przepychanie / spłaszczanie między walcami / wyciąganie / zalewanie formy). Dopiero potem dopasuj nazwę procesu – to zmniejsza ryzyko pomyłek terminologicznych.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wytłaczanie w formowaniu wyrobów szklanych?
Wytłaczanie to metoda mechanicznego formowania, w której uplastyczniona masa jest przepychana przez narzędzie formujące (np. matrycę), aby nadać jej kształt. Kluczową cechą jest wymuszony przepływ materiału przez przekrój formujący, a nie zalewanie formy.
Jak na rysunku rozpoznać wytłaczanie, a nie odlewanie?
Wytłaczanie zwykle widać jako docisk i przepływ materiału przez element o określonym przekroju. Odlewanie kojarzy się z wypełnianiem wnęki formy przez zalewanie. Jeśli schemat pokazuje przepychanie przez "kanał/matrycę", bliżej mu do wytłaczania.
Dlaczego walcowanie bywa mylone z wytłaczaniem?
Pomyłka wynika z tego, że oba procesy są mechaniczne i kojarzą się z "przepuszczaniem" materiału przez urządzenie. Walcowanie ma jednak cechę rozpoznawczą: parę walców i kształtowanie w szczelinie. Wytłaczanie opiera się na przepychaniu przez matrycę.
Co oznacza ciągnienie w technologii formowania szkła?
Ciągnienie to proces, w którym kształt uzyskuje się przez wyciąganie (ciągnięcie) uplastycznionego materiału, często w sposób ciągły. Cechą charakterystyczną jest element odbierający i utrzymanie ruchu "odciągającego", a nie docisk w kierunku matrycy.
Jakie cechy odlewania odróżniają je od formowania mechanicznego przez wytłaczanie?
W odlewaniu dominującym mechanizmem jest zalewanie formy i jej wypełnianie ciekłym materiałem. Wytłaczanie polega na przepychaniu uplastycznionej masy przez narzędzie formujące. Na rysunkach odlewania częściej widać wnękę formy i doprowadzenie materiału do środka.
Kiedy w praktyce przemysłu szklarskiego stosuje się wytłaczanie?
Wytłaczanie stosuje się wtedy, gdy potrzebne jest szybkie i powtarzalne nadanie kształtu wynikającego z przekroju narzędzia formującego. Metoda jest przydatna w produkcji elementów o powtarzalnym profilu, a w nauce egzaminacyjnej ważne jest rozpoznanie jej po schemacie przepływu.
Jakie błędy najczęściej popełnia się w zadaniach o rozpoznawaniu metod formowania?
Najczęściej wybiera się odpowiedź na podstawie skojarzenia (np. "jest forma, więc odlewanie") zamiast analizy mechanizmu. Drugi błąd to ignorowanie elementów urządzenia (walce, matryca, chwyt/ciąg) i patrzenie tylko na kształt wyrobu końcowego.
Jak przygotować się do pytań z rysunkami z technologii szkła?
Warto uczyć się przez porównywanie schematów procesów: wytłaczanie, walcowanie, ciągnienie, odlewanie. Dobrą metodą jest tworzenie własnych notatek: "co jest ruchem wymuszającym?" oraz jakie elementy maszyny muszą wystąpić, aby proces był możliwy.
Czy bez znajomości terminów da się poprawnie rozwiązać takie pytanie?
Trudno, bo odpowiedzi są nazwami procesów. Można czasem rozpoznać metodę po schemacie działania urządzenia, ale egzamin zwykle wymaga też poprawnego nazwania procesu. Dlatego najlepiej opanować słownictwo i kojarzyć je z charakterystycznymi cechami rysunków.
Jakie pytania kontrolne zadać sobie przed wyborem odpowiedzi na egzaminie?
Zadaj sobie: czy materiał jest przepychany przez narzędzie, czy spłaszczany między walcami, czy wyciągany przez odbierak, czy zalewa wnękę formy. Dopiero potem dopasuj nazwę metody do rozpoznanego mechanizmu.
info

Około 54% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że pozostałe metody mają inne cechy: walcowanie – między walcami, ciągnienie – przez wyciąganie, odlewanie – przez zalewanie formy.

Materiały:

  • Podręczniki i skrypty z technologii szkła dotyczące formowania mechanicznego
  • Instrukcje stanowiskowe/DTR maszyn do formowania (w zakresie nazewnictwa operacji i elementów)
  • Materiały dydaktyczne szkół branżowych: schematy procesów wytłaczania, walcowania, ciągnienia i odlewania
