KWALIFIKACJA MTL3 - CZERWIEC 2017



PYTANIE NR 21.

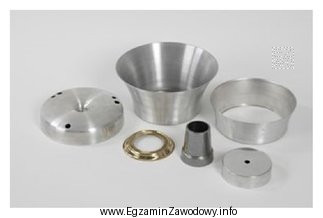

Którą metodę obróbki plastycznej zastosowano do produkcji wyrobów przedstawionych na rysunku?
Ilustracja przedstawia kilka metalowych elementów, które prawdopodobnie są wynikiem procesu obróbki plastycznej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyoblanie służy do kształtowania cienkościennych, zwykle osiowosymetrycznych wyrobów z blachy przez docisk narzędzia (rolki) do materiału na trzpieniu.
Walcowanie daje głównie taśmy/blachy i profile, ciągnienie – pręty/druty/rury, a kucie – masywne odkuwki.

Pełne wyjaśnienie:

W pytaniu trzeba rozpoznać metodę obróbki plastycznej na podstawie wyglądu (geometrii) wyrobów pokazanych na rysunku. Dla metody wyoblania charakterystyczne jest wytwarzanie elementów z blachy, które są cienkościenne i najczęściej osiowosymetryczne (np. czasze, stożki, osłony, elementy obudów). W praktyce proces polega na stopniowym "wygniataniu" kształtu przez docisk narzędzia (często rolki) do obracającego się półfabrykatu na trzpieniu.

Dlaczego pozostałe odpowiedzi nie pasują:

  • Walcowanie kojarzy się przede wszystkim z uzyskiwaniem wyrobów o stałym przekroju na długości lub o stałej grubości: blach, taśm, kształtowników. Sama obecność elementu z blachy nie przesądza o walcowaniu, ale jeśli wyrób ma kształt przestrzenny (np. czaszowy), to walcowanie nie jest typową metodą nadania takiej geometrii.
  • Ciągnienie służy do zmniejszania przekroju i wydłużania wyrobu, zwykle w postaci drutu, pręta albo rury (ciągnienie na zimno). Produkty ciągnienia są "długie" i mają przekrój zasadniczo stały na długości, co nie odpowiada typowym wyrobom wyoblania.
  • Kucie (swobodne lub matrycowe) daje odkuwki – elementy raczej masywne, z dużym przekrojem, często wymagające późniejszej obróbki skrawaniem. Nie jest to typowa metoda dla cienkościennych wyrobów czaszowych wykonywanych z blachy.

Wskazówka egzaminacyjna: gdy w odpowiedziach pojawia się wyoblanie, szukaj na rysunku elementów cienkościennych i osiowosymetrycznych. Gdy widzisz długi wyrób o stałym przekroju – częściej będzie to ciągnienie. Gdy wyrób wygląda na masywną odkuwkę – bardziej pasuje kucie. Blachy i taśmy o stałej grubości najczęściej łączą się z walcowaniem.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest wyoblanie w obróbce plastycznej?
Wyoblanie to metoda kształtowania (najczęściej) blachy, w której narzędzie dociska materiał i stopniowo nadaje mu kształt, zwykle osiowosymetryczny. Stosuje się je do cienkościennych elementów typu czasze, stożki czy osłony, tam gdzie liczy się mała masa i gładka powierzchnia.
Jak rozpoznać wyrób wykonany przez wyoblanie na rysunku?
Szukaj elementów cienkościennych, "czaszowych" lub stożkowych, najczęściej osiowosymetrycznych. Takie wyroby przypominają kształty powstałe z krążka blachy, który został uformowany na trzpieniu. W porównaniu z odkuwkami zwykle nie są masywne.
Dlaczego walcowanie nie pasuje do wyrobów czaszowych?
Walcowanie służy głównie do uzyskiwania blach, taśm i kształtowników – czyli wyrobów o stałej grubości lub stałym przekroju na długości. Kształty przestrzenne (np. czasze) wymagają dodatkowego formowania. Sama blacha może być walcowana, ale geometria "czaszy" zwykle wskazuje inną operację.
Co najczęściej powstaje w procesie ciągnienia metalu?
W ciągnieniu typowo wytwarza się druty, pręty oraz rury o mniejszym przekroju, uzyskując wydłużenie wyrobu i poprawę dokładności wymiarowej. Produkty ciągnienia są na ogół długie i mają przekrój zasadniczo stały na całej długości, co odróżnia je od elementów czaszowych.
Jakie są typowe wyroby kucia w przemyśle metalurgicznym?
Kucie daje odkuwki: elementy masywne, o dużej wytrzymałości, często wykorzystywane jako półfabrykaty do dalszej obróbki (np. wały, korbowody, pierścienie). Nawet jeśli odkuwka ma złożony kształt, zwykle nie jest cienkościenna jak wyrób z blachy wykonany przez wyoblanie.
Jakie błędy najczęściej popełnia się w rozpoznawaniu wyoblania?
Najczęstszy błąd to wybór "walcowania", bo blacha kojarzy się z walcarką. Drugi błąd to utożsamianie każdego kształtowania na zimno z ciągnieniem. Warto zawsze porównać: czy wyrób jest długi o stałym przekroju (ciągnienie), masywny (kucie), czy cienkościenny i osiowosymetryczny (wyoblanie).
Czy wyoblanie wykonuje się na zimno czy na gorąco?
Wyoblanie może być realizowane na zimno lub z podgrzewaniem, zależnie od materiału, grubości i wymaganych odkształceń. W zadaniach egzaminacyjnych zwykle nie trzeba wskazywać temperatury, tylko rozpoznać samą metodę po typie wyrobu: cienkościenny, osiowosymetryczny element z blachy.
Jakie są zalety wyoblania w porównaniu z kuciem?
Wyoblanie lepiej nadaje się do cienkościennych elementów z blachy, często przy mniejszym zużyciu materiału i mniejszej masie wyrobu. Kucie jest korzystne dla elementów masywnych, gdzie liczy się wysoka wytrzymałość i ukształtowanie włókien materiału. Wybór metody zależy głównie od geometrii i funkcji części.
Kiedy na egzaminie wybrać odpowiedź "kucie" zamiast "wyoblanie"?
Wybierz "kucie", gdy na rysunku widać wyrób masywny, przypominający odkuwkę: grube ścianki, brak typowej "czaszowej" geometrii z blachy oraz kształt kojarzący się z matrycą kuźniczą. "Wyoblanie" jest bardziej prawdopodobne przy cienkich ściankach i osiowej symetrii.
Jak przygotować się do pytań o metody obróbki plastycznej?
Ucz się przez skojarzenia "wyrób → proces": blacha/taśma/profil (walcowanie), drut/pręt/rura (ciągnienie), odkuwka masywna (kucie), czasza/stożek z blachy (wyoblanie). Dobrze działa też przegląd zdjęć i szkiców wyrobów oraz krótkie notatki o tym, co jest produktem typowym dla danej metody.
info

To pytanie poprawnie rozwiązuje 54% zdających egzamin. trudne

Według specjalistów z branży: "Wyoblanie służy do kształtowania cienkościennych, zwykle osiowosymetrycznych wyrobów z blachy przez docisk narzędzia (rolki) do materiału na trzpieniu."
