KWALIFIKACJA ELM6 - CZERWIEC 2024 (test 2)



PYTANIE NR 23.

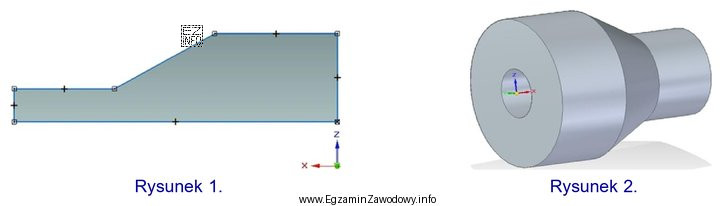

Którą operację należy wykonać w programie CAD, aby ze szkicu przedstawionego na rysunku 1. utworzyć bryłę 3D przedstawioną na rysunku 2?
Którą operację należy wykonać w programie CAD, aby
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby utworzyć bryłę 3D przedstawioną na rysunku 2 z płaskiego szkicu na rysunku 1, należy zastosować operację wyciągnięcia obrotowego. Wyciągnięcie obrotowe polega na obrocie szkicu wokół osi, co pozwala na uzyskanie bryły obrotowej, takiej jak walec, stożek czy inna bryła symetryczna względem osi. Na rysunku 2 widoczna jest bryła, która powstała przez obrót szkicu z rysunku 1 wokół osi pionowej (oś Z).
