KWALIFIKACJA ELM6 - STYCZEŃ 2017 (test 2)



PYTANIE NR 23.

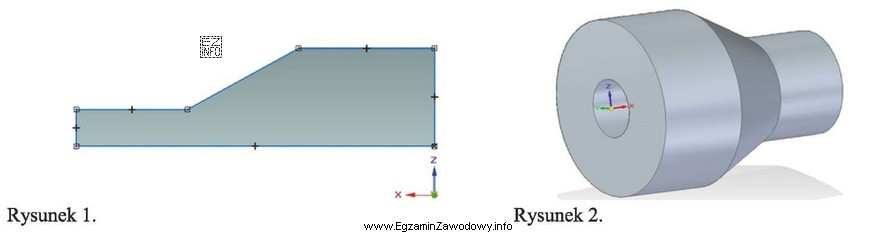

Którą operację należy wykonać w programie CAD, aby ze szkicu przedstawionego na rysunku 1 utworzyć bryłę 3D przedstawioną na rysunku 2?
Którą operację należy wykonać w programie CAD, aby
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby przekształcić szkic 2D przedstawiony na rysunku 1 w bryłę 3D pokazaną na rysunku 2, należy zastosować operację wyciągnięcia obrotowego. Operacja ta polega na obróceniu szkicu 2D wokół określonej osi (w tym przypadku osi pionowej), co pozwala na uzyskanie symetrycznej bryły 3D, jaką jest przedstawiony na rysunku 2 walec z kołnierzem.
